Changement d’un optique arrière – Peugeot 206

Publié le · Mis à jour le

Optique arrière droit
Optique arrière gauche
Ampoule Clignotant PY21W
Ampoule feu stop P21/5W
Ampoule feu de recul P21W

Cet article contient des liens affiliés Amazon : je touche une petite commission si vous achetez, sans surcoût pour vous.

La voiture du tuto

Valable pour(oct. 2000 ⇒ avril 2005)

E.T.A.I – Revue Technique Automobile 103 – PEUGEOT 206 – 1998 à 2003

Les schémas et couples de serrage de votre voiture.

DIFFICULTÉ

Facile

TEMPS

15 min.

ÉCONOMIE

Environ 10€ de main-d’œuvre

Le tuto en vidéo

Toute l’opération filmée sur ma voiture. Les photos de chaque étape sont juste en dessous.

Étape 1 : Repérer le feu défectueux

  • Repérer l’ampoule défectueuse.

Étape 2 : Démontage du bloc optique arrière

  • Ouvrir le coffre et regarder derrière l’optique les opérations que vous voulez faire.
  • Ouvrir la garniture ( celle d’une 206 CC ).
  • Il y a 1 écrou en plastique à oreille qui retient le bloc à dévisser. Si l’écrou ne vient pas à la main utiliser une pince.
  • Déclipser la cosse, en appuyant sur la patte au dessus de celle-ci et tirer ( ne pas tirer sur les fils).

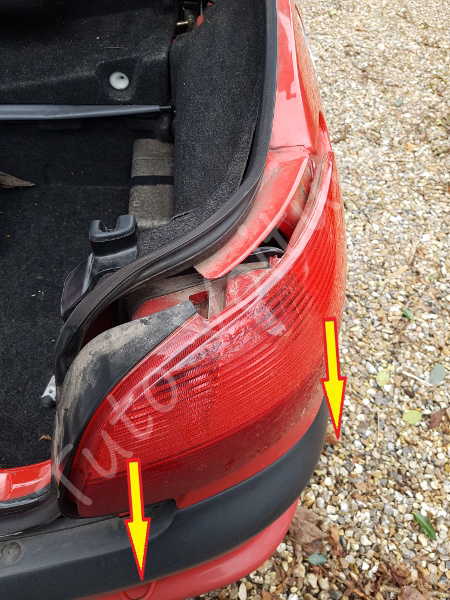

  • Sortir l’optique en tirant dessus.
  • S’il résiste, forcez un peu.

Étape 3 : Ouvrir le bloc optique arrière

  • Dévisser l’écrou avec un clef plate de 10.
  • Vous pouvez utiliser l’outil en plastique accroché à la platine (voir cercle).
  • Retirer la platine.

Magneti Marelli 714025310703 Feu arrière

L’outil que j’utilise pour ce tuto.

Magneti Marelli 714025310803 Feu arrière

L’outil que j’utilise pour ce tuto.

Étape 3 : Ouvrir le bloc optique arrière

  • Repérer l’ampoule défectueuse.
  • Evitez de toucher le verre des ampoules, utilisez un chiffon.
  • Pour chacune des ampoules, il suffit d’appuyer dessus et faire 1/4 de tour dans le sens inverse des aiguilles d’une montre.
  • Sur l’ampoule veilleuse / stop, les 2 ergots ne sont pas à la même hauteur, pour cette ampoule il y a un sens de montage à respecter. Dans le cas d’une 206 cc l’ergot le plus bas se place à gauche de la photo.

MICHELIN 2 Ampoules pour clignotants Poirettes ambrées PY21W 12V

Vérifiez la référence de l’ampoule d’origine avant d’acheter.

Philips Longlife Ecovision P21/5W, Lampe De Signalisation, Blister De…

Vérifiez la référence de l’ampoule d’origine avant d’acheter.

Philips Vision P21W, Lampe De Signalisation, Blister De 2

Vérifiez la référence de l’ampoule d’origine avant d’acheter.

Étape 5 : Remontage du bloc optique

  • Refaire les étapes en sens inverse.

    On va récapituler les étapes suivantes pour le remontage.

    1. Mettre la nouvelle ampoule dans la douille.
    2. Remettre la platine feux dans son logement.
    3. Revisser l’écrou.
    4. Remonter le bloc optique arrière dans son logement (il y a une patte qui sert de guidage (voir photo à gauche).
    5. Revisser l’écrou plastique à oreille.
    6. Rebrancher la cosse.
    7. Faire un test de l’ensemble des feux.
    8. Fermer votre coffre.

Raison d'un changement d'un optique arrière

Rappel de la loi sur les feux de signalisation.

Toutes les voitures (hors voitures de collection) doivent disposer à l'avant du véhicule :

  • Deux feux de route (phares) minimum.
  • Deux feux de croisement (codes).
  • Clignotants.

Note : Les anti-brouillards avant ne sont pas obligatoires.

à l'arrière du véhicule :

  • Deux feux de position.
  • Deux feux stop.
  • Deux clignotants.
  • Un feu de recul.
  • Un éclairage de plaque d’immatriculation.
  • Un feu de brouillard minimum.

Le code de la route est explicite sur le sujet, l’ensemble des systèmes d’éclairage doit être fonctionnel, il est prévu dans les textes des amendes si ces règles ne sont pas respectées.

Vous pouvez vous attendre à des sanctions par défaut d’éclairage d’une amende de 68€, mais cela peut aller plus loin, si vous circulez de nuit car celle-ci peut monter jusqu’à 135€ minorée à 90€ et une immobilisation du véhicule.

A mon goût, je trouve que c’est une raison suffisante pour effectuer un remplacement d’ampoule défectueuse, surtout que sur beaucoup de voitures cet entretien est accessible à une grande majorité de personnes.
