Changer vos enceintes avant sur votre Peugeot 206 CC.

Modèle du tutoriel : Peugeot 206CC 1.6 16V 109cv de 2001
(oct. 2000 ⇒ avril 2005)

Sur les Peugeot 206, les haut-parleurs avant ont un diamètre de 16.5 centimètres. Dans cette partie, je vous montre comment dégarnir votre garnissage de porte pour démonter vos haut-parleurs avant 206 cc dans le bas de la porte et votre tweeter au niveau de la commande du rétroviseur.

206 CC
DifficultésFacile
Temps 30 min.
Tarifs 60€
Vous gagnez 60€ pour 30 min. de votre temps

Revue Technique :

E.T.A.I - Revue Technique Automobile 103 - PEUGEOT 206 - 1998 à 2009
E.T.A.I - Revue Technique Automobile 103 - PEUGEOT 206 - 1998 à 2009
Revue technique pour Peugeot 206 phase 1 essence-diesel 09-98 à 03-03; ETAI (Author)
35,00 €

Pour remplacer les enceintes arrières de cette 206 cc, vous trouverez l'article ici.

S'abonner à la chaine Youtube Tutovoiture

Aperçu des opérations :

  1. Retirer la garniture de la portière.
  2. Démonter votre enceinte.
  3. Remplacer votre tweeter.
  4. Remonter l'ensemble.

Etape 1 : Démonter le panneau de porte 206cc.

  • Ouvrir votre portière.
  • Le garnissage est maintenu par 3 vis apparentes, 1 vis cachée et bloquée par le support de la poignée d'ouverture.
  • Les vis n'ont pas les mêmes types de filetage, je vous conseille de les repérer.

Etape 1 a : Retirer les fixations du panneau de porte 206cc.

  • Sur le flanc de la porte une vis Torx (T20) à retirer.

TORX® 70464 Jeu de Tournevis coudé (Très long) 13pcs, TX5–TX50 — Made in Germany
TORX® 70464 Jeu de Tournevis coudé (Très long) 13pcs, TX5–TX50 — Made in Germany
GARANTIE – 10 ans de garantie. Made in Germany.
29,95 €

  • Retirer la vis de la poignée de porte.
  • On peut retirer la dernière vis apparente Torx (T20) qui se situe côté charnière de la porte.
  • A l'aide du tournevis plat, faire pivoter à l'avant le support de la poignée.
  • Vous pouvez aussi utiliser un extracteur de garniture, pour éviter tout risque d'abîmer vos plastiques.
  • Dégager le cache de la poignée de porte.

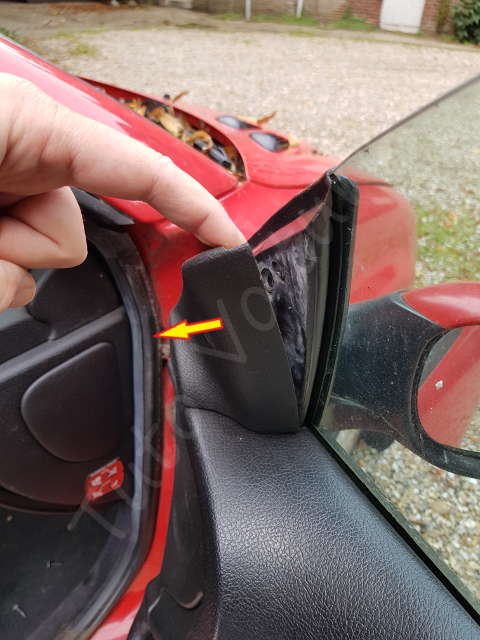

  • Pour accéder à la vis cachée, on va retirer le cache au niveau du rétroviseur.
  • Ce cache est simplement emboîté en 2 points.
  • Le tirer vers l’intérieur de la voiture.

Etape 1 b : Débrancher le tweeter 206 cc.

  • Débrancher le tweeter.
  • Si vous souhaitez changer le tweeter et l'enceinte portière, ne les changez pas maintenant mais plus tard afin d'éviter de les abîmer lors du remontage de la garniture de porte.
  • Vous avez maintenant accès à la dernière vis Torx (T20) de la garniture de porte.
  • La retirer.

Etape 1 b : Débrancher le tweeter 206 cc.

  • On va retirer le panneau de garnissage.
  1. Attraper le vide poche et le tirer vers vous d'un coup sec (1).
  2. Prendre les bords du bas du panneau et vérifier s'il reste encore des agrafes clipsées. Sinon, faire de même aux diverses zones.
  3. Lever le panneau pour sortir sa rainure du bord de la fenêtre (2).
  • Petite vue intermédiaire.
  • Vue du panneau de porte déposé.
  • Vous pouvez voir les 9 agrafes (en blanc) sur les bords du panneau.
  • On a enfin accès à l'haut-parleur de la portière.

Etape 2 : Démonter le haut-parleur.

Etape 2 a : Retirer les fixations du haut-parleur 206cc.

  • Dévisser les 4 vis Torx (T20) qui maintiennent le haut-parleur.

Etape 2 b : Débrancher le connecteur du haut-parleur 206cc.

  • Appuyer sur la petite patte (1).
  • Puis débrancher la fiche de l'enceinte (2).

Etape 2 c : Remplacer votre enceinte 206cc.

  • Pour le changement de cette enceinte, je m'arrête là, suivant la connectique de votre nouveau haut-parleur il vous faudra sûrement effectuer des modifications au niveau de la fiche.

Etape 2 d : Taille haut parleur 206 cc.

  • Sur le périmètre de la pose de l'enceinte, il y a un bourrelet de diamètre intérieure Ø17mm.
  • Il est possible que sur certains modèles d'enceintes ils faillent découper le fond du logement car l'aimant de l'enceinte vient en butée sur le fond dessus.

Etape 3 : Remonter tout l'ensemble.

Remonter l'ensemble jusqu'au remontage du panneau.

  • Brancher votre nouvelle enceinte.
  • Visser l'ensemble des vis du haut-parleur.
  • Si vous le souhaitez, effectuez un test.
  • Positionner votre garniture (sans oublier de ressortir le câble du tweeter) appuyer dessus pour la clipser.
  • Visser les 4 vis du garnissage de porte.
  • Maintenant, on peut changer le tweeter.

Etape 3 a : Utilisation d'un adaptateur haut parleur 206.

  • Si vous installez des enceintes standard, les connectiques peuvent être différentes.
  • Pour éviter de bricoler avec des dominos ou wago ainsi que de sertir des cosses, je préfère utiliser des adaptateurs d'enceintes 206.
  • D'abord cela fait plus propre, je gagne du temps et c'est facilement démontable pour une prochaine fois.
  • Il suffit de clipser la connectique et d'insérer les cosses dans les connecteurs des nouvelles enceintes.
  • Attention suivant les années du modèle la connectique peu changer, vérifier dans les descriptions des adaptateurs les années sont indiquées.

*vérifier l'année de votre modèle.

Etape 4 : Remplacer le tweeter.

  • Revenons sur le tweeter qui est placé sur le cache du rétroviseur qui est aussi le cache tweeter 206.
  • Appuyer sur les petites pattes de verrouillage (1).
  • Tourner vers la droite le tweeter (2) et le retirer.

Voilà pour vos enceintes Peugeot 206.
À vous de jouer, comparez et trouvez.

Pour le changement de ce tweeter je m'arrête là, suivant la connectique de votre nouveau haut-parleur, il vous faudra sûrement effectuer des modifications au niveau de la fiche.

  • Mettre le nouveau tweeter.
  • Le rebrancher.
  • Ré-emboîter le cache du rétroviseur.
  • Recommencer de l'autre côté.
  • Rebrancher la batterie.
  • Mettre le son.
