Changer vos ampoules d'affichage de la console centrale - Peugeot 206

Remplacer vos ampoules d'affichage de la console centrale - Peugeot 206

206 Phase 1 (1998-2001)
206 CC (oct. 2000 ⇒ avril 2005)

peugeot-206_3-4_AV_droite
DifficultésFacile
Temps15 min.
Tarifs60€
 Pour 15 minutes vous gagnez 60€

Revue Technique :

Liste des outils:

Stanley 0-65-099 Tournevis Tamper Torx - Gamme FatMax - Fabriqué En France - Liaisons Quasi...
Stanley 0-65-099 Tournevis Tamper Torx - Gamme FatMax - Fabriqué En France - Liaisons Quasi...
Gamme FATMAX : encore plus robuste et ergonomique, pour les usages intensifs; Jeu de 6 pièces : TT10x75, TT15x75, TT20x100, TT25x100, TT30x125, TT40x125
32,77 €

Liste des pièces de rechange :

S'abonner à la chaine Youtube Tutovoiture

Etape 1 : Repérer la zone de travail.

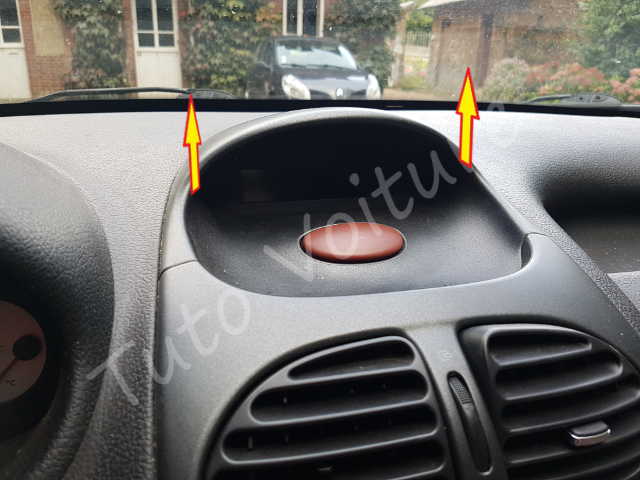

Etape 2 : Démontage de la casquette.

  • Attraper les 2 côtés du cache soleil de la console centrale.
  • Tirer vers le haut, légèrement vers le pare-brise.
  • Retirer le cache.
  • Attention aux câbles derrière celui-ci, la prise du bouton de warning est toujours fixée. Sur certains modèles, il y a aussi un bouton de verrouillage des portes.
  • Retourner le cache.
  • Lever la patte et retirer la connectique.

Etape 3 : Sortir l'écran multifonction (EMF).

  • Sous le panneau d'affichage, il y a 2 vis Torx (embout T15) à retirer.

Mauvaise surprise, le panneau d'affichage a été magouillé, il y a eu un piquage de masse avec un fil rouge. A l'origine, il ne devrait pas y avoir ce fil rouge.

Si vous souhaitez décrocher l'afficheur (non obligatoire pour changer les ampoules) retirer la connectique, abaisser le loquet de la fiche et l'enlever.

Etape 4 : Changer l'ampoule.

  • Sur le panneau, il  y a 4 douilles d'ampoules.
  • Tourner les douilles 1/4 de tour vers la gauche.
  • Sortir les douilles.

Afin de savoir si une ampoule est grillée (vérification visuelle) :

  • Vérifier l'état du filament si celui-ci est rompu ou,
  • Si la partie en verre est noire.

alors l'ampoule est HS. Il est possible d'avoir un filament sans coupure et un verre propre et malgré cela l'ampoule est grillée.

  • Tirer sur l'ampoule pour la retirer.

Voilà pour l'ampoule d'affichage Peugeot 206.
À vous de jouer, comparez et trouvez.

sourcing map 10 Pcs DC 12V 1,2W T5 Ampoule Tableau de Bord Jaune Clair pour Voiture Interne
sourcing map 10 Pcs DC 12V 1,2W T5 Ampoule Tableau de Bord Jaune Clair pour Voiture Interne
Contenu de l'emballage: 10 x T5 Lumière; Nom du produit: voiture T5 Lumière; Puissance: 1,2 W; Tension: DC 12V
13,69 €
Bosch - Pure Light lampes auto - 12 V 1,2 W W2x4,6d - 2 ampoules
Bosch - Pure Light lampes auto - 12 V 1,2 W W2x4,6d - 2 ampoules
Lampes de qualité équivalente à l’origine; Convient pour tous types de véhicules et tous types de feux
3,80 €

Etape 5 : Remontage.

Refaire les étapes en sens inverse.

On va récapituler les étapes suivantes pour le remontage.

  1. Mettre la nouvelle ampoule dans la douille.
  2. Remettre la douille à son emplacement.
  3. Faire 1/4 tour à droite de la douille.
  4. Connecter la fiche à l’écran multifonction.
  5. Faire un test.
  6. Placer l'EMF à son emplacement.
  7. Visser les deux vis TORX.
  8. Connecter la connectique des feux de détresse et aussi celle des verrouillages des portes si vous avez cette fonction.
  9. Clipser la casquette.
  10. Faire un test.

Vous pouvez télécharger le PDF de cette fiche technique ci dessous, une pub s'affichera quelques secondes et vous aurez accès au lien en cliquant sur "SKIP THIS AD" en haut à droite.

Merci pour le site, si vous le téléchargez.
Pour ceux qui sont intéressés, j'utilise cette plateforme :  Shorten

Raison d'un changement d'ampoule d'afficheur central :

Il est possible que votre afficheur de la console centrale manque de luminosité, voire ne s’éclaire plus. Dans un premier temps, vérifier vos fusibles, généralement un fusible de 15A (bleu) est utilisé. Il gère plusieurs fonctions (écran multifonction, calculateur de navigation, climatisation, autoradio..). Faire un tour du côté de votre boîte à fusibles, c'est rapide à faire et très simple de vérifier.

Ampérage fusibles, 5A, 10A, 15A, 20A, 25A, 30A
Fusible 15A grillé

Vérifier que le filament de votre fusible ne soit pas endommagé. Si vous n'êtes pas sûr, remplacez le par un autre de secours et effectuez un test.

Plusieurs raisons peuvent être le souci de vos problèmes :

Un fusible qui a grillé, une connexion de broche sur connecteur qui n'est plus en contact, un décollement de la nappe électronique, et d'autres origines peuvent provoquer un défaut de rétro-éclairage.

L'inconvénient d'un défaut de l'afficheur central est que vous ne pouvez plus lire l'heure, la température, la radio et d'autres informations en fonction de votre niveau de finition ou du modèle de 206. Et puis surtout, c'est dommage d'avoir un écran multifonction qui ne s'allume pas (aussi appelé EMF).
