Ampoule & Optique Avant - Toyota Avensis I

 (1997-2002)
Modéle du tuto Toyota Avensis 2.0 TD (66cv) de 1999
toyota-avensis-1999-300x225
DifficultésFacile
Temps15 min.
Tarifs10 € (hors pièce)
Pour 15 min. vous gagnez 10€



Liste des outils :

Liste des pièces de rechange :

Ampoules

Clignotant PY21W
Croisement H7
phare H7
Veilleuse W5W

S'abonner à la chaine Youtube Tutovoiture

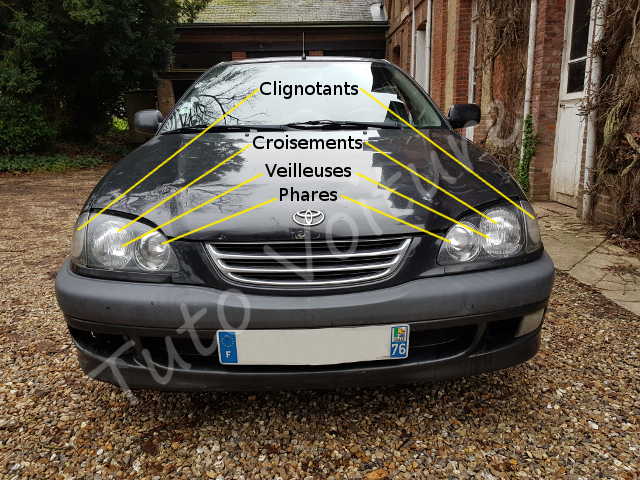

Etape 1 : Repérer l'ampoule grillée ?

  • Visualiser l'ampoule qui fait defaut.

Etape 2 : Ouvrir son capot.

Etape 3 : Zone de travail.

  • Pour changer votre ampoule de croisement, veilleuse ou de route vous pouvez y accéder par l'arrière de l'optique.
  • Pour l'ampoule clignotant, il faut sortir le bloc optique.

Etape 4 : Position des capuchons du compartiment ampoules.

Si vous pouvez passer vos mains:

Sinon Vous pouvez sortir l'optique voir la suite du tutoriel.

Etape 5 : Dépose de la calandre.

  • Dévisser la vis cruciforme (flèche).
  • Déclipser les pattes de chaque côté (cercle).
  • Appuyer sur la patte pour déverrouiller. (flèche de la vue de détail).
  • Du côté compartiment moteur il y a 2 autres pattes à déclipser pour la calandre.
  • Déposer la calandre en la tirant vers vous.

Etape 6 : Sortir le bloc optique.

  • Retirer les 2 vis cruciformes (cercles).
  • Lever légèrement les 2 pattes des 2 vis enlevées afin de pouvoir dégager l'optique.
  • Sortir légèrement le bloc optique afin d'avoir accès à la patte du bloc clignotant.
  • Appuyer sur la patte à l'arrière du clignotant. (flèche de la vue de détail).
  • Sortir le bloc clignotant.
  • Tourner vers la droite la douille et la retirer.
  • Poser votre bloc clignotant.

Etape 7 : Changer l'ampoule clignotant.

  • Retirer l'ampoule en appuyant dessus et la tourner vers la gauche.

Etape 8 : On continue le démontage de l'optique.

  • La baguette bloque la dépose du bloc optique.
  • Une fois le bloc clignotant sorti, on a accès à une vis de la baguette.
  • Retirer les 2 vis cruciformes de la baguette.
  • Décrocher la baguette du côté clignotant.
  • Dégager un peu plus l'optique pour avoir accès aux câblages.
  • Pour les 2 fiches, il y a une patte à appuyer pour déverrouiller afin de les débrancher.
  • Déconnecter les 2 cosses.

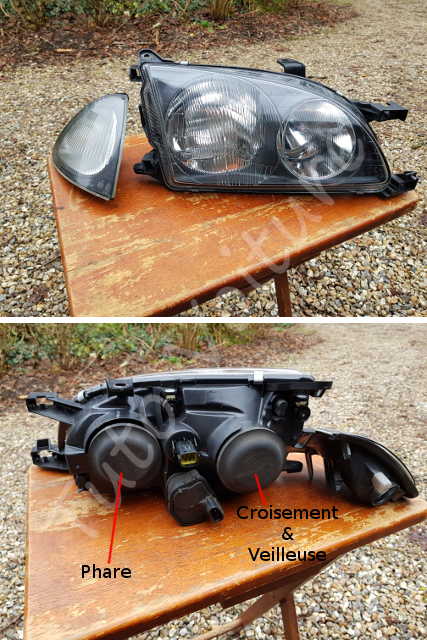

  • Vue de l'optique déposé.
  • Repérer le compartiment de l'ampoule à changer.

Etape 9 : Remplacement des ampoules.

  • Retirer le capuchon en caoutchouc du compartiment concerné.

Etape 10 : Changer votre ampoule de phare.

  • Retirer la cosse de l'ampoule.
  • Déverrouiller la tringle métallique.
  • Sortir l'ampoule.
  • Il y a un sens pour le remontage de l'ampoule. Le méplat de l'ampoule se place au niveau du cercle ovale (4).
  • L'ampoule de phare est une H7.

Etape 11 : Changer votre ampoule de croisement.

  • Retirer la cosse de l'ampoule.
  • Déverrouiller la tringle métallique.
  • Sortir l'ampoule.
  • Il y a un sens pour le remontage de l'ampoule. Le méplat de l'ampoule se place au niveau du cercle ovale (4).
  • L'ampoule de croisement est une H7.

Etape 12: Changer votre ampoule de position.

  • Sortir le filtre à air de son logement.
  • Profiter de nettoyer le compartiment du filtre de toutes les impuretés qui pourraient y avoir.
  • Vérifier que le nouveau filtre correspond.
  • La Toyota Avensis, qui m'a permis de faire ce tutoriel, a dû recevoir un choc car la douille tamponne avec le coffrage de l'optique.

Cette photo n'a pas été prise sur la Toyota Avensis mais le principe est le même.

  • Retirer l'ampoule veilleuse de sa douille.
  • La remplacer.

Etape 13 : Remontage de l'ensemble.

Refaire les étapes en sens inverse.

On va récapituler les étapes suivantes pour le remontage.

  1. Positionner la nouvelle ampoule.
  2. Verrouiller la tringle métallique.
  3. Remettre le couvercle.
  4. Positionner l'optique.
  5. Brancher les 2 connectiques de l'optique.
  6. Visser les 2 vis pour la baguette.
  7. Remettre la douille clignotant dans son bloc.
  8. Effectuer un test.
  9. Clipser l'optique clignotant.
  10. Emmancher l'optique.
  11. Visser les 2 vis supérieures de l'optique.
  12. Positionner la calandre et la clipser.
  13. Visser la vis centrale de la calandre.
  14. Fermer le capot.

Raison d'un changement d'ampoule défectueuse :

Rappel de la loi sur les feux de signalisations.

Toutes les voitures (hors voitures de collection) doivent disposer à l'avant du véhicule :

  • feux de route (phares) (2x).
  • feux de croisement (codes) (2x).
  • Clignotants (2x).

Note : Les antibrouillards avant ne sont pas obligatoires.

à l'arrière du véhicule :

  • Feux de position (2x).
  • Feux de stop (2x).
  • Clignotants (2x).
  • Feu de recul (1x).
  • Eclairage de plaque d'immatriculation (1x).
  • Feu de brouillard minimum (1x).

Le code de la route est explicite sur le sujet, l'ensemble des systèmes d’éclairage doit être fonctionnel, il est prévu dans les textes des amendes si ces règles ne sont pas respectées.

Vous pouvez vous attendre à des sanctions par défaut d'éclairage d'une amende de 68€, mais cela peut aller plus loin, si vous circulez de nuit car celle-ci peut monter jusqu'à 135€ minorée à 90€ et une immobilisation du véhicule.

A mon goût, je trouve que c'est une raison suffisante pour effectuer un remplacement d'ampoule défectueuse, surtout que sur beaucoup de voitures cet entretien est accessible à une grande majorité de personnes.
