Volkswagen Passat

B6 (2005 - 2010)
Modèle du tuto Volkswagen Passat break 2.0 TDi 4motion (140cv) de 2006
volkswagen-passat-b6
DifficultésFacile
Temps15 min.
Tarifs26 € (hors pièce)
Pour 15 min. vous gagnez 26€



Liste des outils :

E.T.A.I - Revue Technique Automobile B709.6 - VOLKSWAGEN PASSAT V - 3C - 2005 à 2010
Revue technique pour Volkswagen Passat tdi depuis 03-2005; 05/03/2010 (Publication Date) - Etai (Publisher)
32,00 €

Liste des outils :

Promo
Facom PG.76 Coffret de 5 clés à pipe débouchées
Ouvertures : 8 - 10 - 11 - 13 - 17 mm; 1 côté 6 pans pour les serrages en puissance
54,50 € −9,60 € 44,90 €

Liste des pièces de rechange :

S'abonner à la chaine Youtube Tutovoiture

Etape 1 : Repérer l'élément à changer.

  • Repérer l'ampoule ou l'optique à changer, soit sur l'aile ou soit sur le hayon.

Etape 2 : Déposer le bloc optique arrière de l'aile.

  • Ouvrir votre coffre.
  • Repérer l'emplacement de la fixation du bloc feu arrière.
  • Décrocher la partie extérieure du cache.
  • Puis tirer le cache vers vous.
  • Et on va dévisser l'écrou (douille 15) qui maintient le bloc feu arrière.
  • Attention il est en plastique, ne forcez pas.
  • Regarder dans le coffre, il y a une trappe.
  • L'ouvrir.
  • Jeter un regard dans l'ouverture.
  • Personnellement, je n'ai pas réussi à voir, mais vous pouvez passer la main ou prendre une photo.

Passer la main dans l'ouverture et du bout des doigts trouver les 2 crochets.

  • 2 pattes en plastique avec agrafes métalliques retiennent le bloc optique.
  • Pousser les 2 crochets rouges vers l'aile extérieure et ensuite vers le fond.
  • Petite précaution, car je me suis fait mal au doigt.
  • En espérant que vous avez bien décroché les 2 pattes, vous pourrez facilement sortir le bloc optique.
  • Vue d'un des 2 crochets avec son agrafe et de l'emplacement de montage.
  • Attention, on n'a pas encore débranché la connectique.
  • Regarder derrière l'optique.
  • Déverrouiller la connectique en tirant sur le clip bleu.
  • Déconnecter la fiche en appuyant sur ses 2 pattes.
  • Vue de l'aile sans optique.
  • Vue du bloc optique arrière déposé.

Etape 3 : Remontage de l'ensemble.

Refaire les étapes en sens inverse.

On va récapituler les étapes suivantes pour le remontage.

  1. Brancher la connectique sur le nouveau bloc optique.
  2. Verrouiller la connectique avec le clip bleu.
  3. Faire un test de lumière.
  4. Mettre le nouveau bloc optique en place.
  5. Vérifier que les 2 crochets se placent dans les 2 fentes de l'aile (prêter attention aux agrafes métalliques afin de ne pas les tordre).
  6. Pousser l'optique en place pour que les crochets se clipsent.
  7. Visser l'écrou en plastique.
  8. Placer le cache et le clipser.
  9. Refermer la trappe dans le coffre.
  10. Fermer votre coffre.

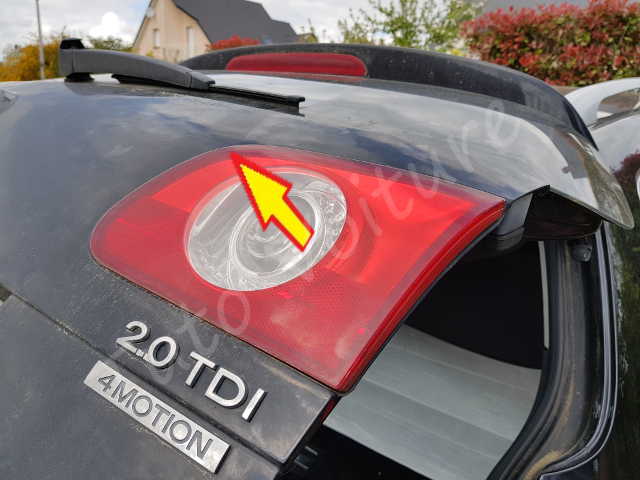

Etape 4 : Ampoules et bloc optique arrière du hayon.

  • Ouvrir votre coffre.
  • Trouver la trappe des fixations du feu du hayon.
  • Le principe est le même de chaque côté.
  • Retirer le couvercle de la trappe avec vos doigts ou à l'aide d'un tournevis plat.
  • Retirer la trappe.

Etape 5 : Pour changer l'ampoule feu de recul ou anti-brouillard.

  • Retirer la douille.
  • Faire 1/4 de tour vers la droite de la douille.
  • Puis sortir la douille du feu de recul.
  • Retirer l'ampoule.
  • Appuyer sur l'ampoule et faire 1/4 de tour vers la gauche.
  • Puis la retirer.

Etape 6 : Si vous souhaitez remplacer votre bloc optique.



  • Commencer à retirer la douille (voir étape 5).
  • Puis retirer les 2 écrous.
  • Retirer le bloc optique.
  • Vue du bloc sorti.
  • Vue du bloc et de son emplacement.

Etape 8 : Remontage de l'ensemble.

Refaire les étapes en sens inverse.

On va récapituler les étapes suivantes pour le remontage.

  1. Positionner l'optique.
  2. Visser les 2 écrous.
  3. Mettre la douille avec son ampoule.
  4. Faire un test.
  5. Remettre le cache.
  6. Fermer le coffre.
