Changement d'une ampoule arrière d'une C4 Grand Picasso

Changer une ampoule arrière C4 Grand Picasso

Phase 1 (2006 ⇒ 2010)
Phase 2 (2010 ⇒ 2013)

citroen-c4-grand-picasso-feux ar
Difficultés :Facile
Temps :15 min.
Tarifs concession:10€ (hors pièce)
Pour 15 min. vous gagnez 10 €

Revue technique :

E.T.A.I - Revue Technique Automobile B723.7 - CITROEN C4 PICASSO I - 10/2006 à Fin de Fabrication
E.T.A.I - Revue Technique Automobile B723.7 - CITROEN C4 PICASSO I - 10/2006 à Fin de Fabrication
Revue technique pour Citroën C4 et C4 Grand Picasso diesel.; ETAI (Auteur)
39,00 € Amazon Prime

Liste des outils :

Stanley 0-65-099 Tournevis Tamper Torx - Gamme FatMax - Fabriqué En France - Liaisons Quasi...
Stanley 0-65-099 Tournevis Tamper Torx - Gamme FatMax - Fabriqué En France - Liaisons Quasi...
Gamme FATMAX : encore plus robuste et ergonomique, pour les usages intensifs; Jeu de 6 pièces : TT10x75, TT15x75, TT20x100, TT25x100, TT30x125, TT40x125
35,59 €

Liste des pièces de rechange :

Anti-brouillard P21W
Clignotant PY21W
Feu de recul P21W
Feu de stop P21W
Pour les veilleuses, il faut changer le bloc optique.
* Lien amazon.

[spoiler title="Rappel technique"]Pour Rappel, votre voiture peut avoir eu des évolutions ou/et a déjà subi des réparations. Les fixations sont peut-être différentes (formes, tailles...) suivant leurs remplacements. Les outils nécessaires peuvent être différents de ceux indiqués dans le tutoriel.

Porter des lunettes de protection, des gants pour vous protéger des liquides, de la poussière et des débris lorsque vous travaillez sur votre véhicule. Si vous travaillez avec le système électrique,  vous devrez déconnecter la batterie avant de commencer. Toujours recueillir les liquides dans des récipients appropriés et éliminer correctement les déchets liquides. Recycler les pièces, l'emballage et les fluides lorsque cela est possible. Ne travaillez jamais sur votre véhicule si vous sentez que la tâche dépasse vos capacités.

Notre véhicule peut varier légèrement par rapport au votre. Les modèles changent et évoluent au fur et à mesure. Si vous observez une différence, faites-le moi savoir et partagez vos informations pour aider les autres utilisateurs.

S'il vous plaît, laissez vos informations sur le véhicule. [/spoiler]

S'abonner à la chaine Youtube Tutovoiture

Etape 1 : Repérer l'ampoule à changer.

  • Sur ce tutoriel, les veilleuses ne sont pas expliquées.

Etape 1 : Repérer l'ampoule à changer.

Etape 2 : Ouvrir le coffre.

Etape 3 : Démontage de l'optique arrière.

  • Le cercle ovale montre l'endroit où sont placées les fixations.
  • 3 vis à enlever avec une clé TORX T20 (cercle).
  • Tirer au niveau des flèches vers l’arrière l'optique. 2 pions retiennent l'optique, il faut les déboîter. Attention l'optique est toujours câblé.
  • Le câble est très court. On va débrancher l'optique.
  • Sur la connectique, un loquet la verrouille. Appuyer sur la patte (1) et retirer la fiche.

Etape 4 : Changer les ampoules de l'optique.

  • Enlever la mousse.
  • On va démonter la platine d'ampoules.
  • Débrancher les 2 fils d'alimentation veilleuse (repérer le sens rouge & le sens noir).
  • De chaque côté, une patte maintient la platine en place. Déclipser les 2 pattes et sortir la platine.
  • Choisir l'ampoule à changer, appuyer dessus et tourner vers la gauche pour la retirer.
  • Remplacer votre ampoule par une nouvelle.
Les ampoules P21W

Philips Vision P21W, Lampe De Signalisation, Blister De 2
Philips Vision P21W, Lampe De Signalisation, Blister De 2
Vision 2 ampoules P21W 12V éclairage auto; Produit de haute qualité en qualité d'équipement d'origine de Philips
8,11 € Amazon Prime
Promo
Bosch P21W Longlife Daytime lampes auto - 12 V 21 W BA15s - 2 ampoules
Bosch P21W Longlife Daytime lampes auto - 12 V 21 W BA15s - 2 ampoules
Durée de vie jusqu’à 3 x plus longue qu’une lampe standard; Moins d’entretien, moins de remplacements
5,03 € −0,23 € 4,80 € Amazon Prime

Les ampoules PY21W

Philips 12496NAB2 Lot de 2 Ampoule Feu Clignotant, Eclairage Auto, Blanc
Philips 12496NAB2 Lot de 2 Ampoule Feu Clignotant, Eclairage Auto, Blanc
Un emballage sûr et Qualité élevée; Poids du colis de l'article : 50 g; Fabriqué aux Pays-Bas
11,56 € Amazon Prime
Philips Silvervision PY21W, Lampe De Signalisation, Blister De 2
Philips Silvervision PY21W, Lampe De Signalisation, Blister De 2
Lampe de signalisation avec revêtement argenté; Allumées, elles projettent une lumière orange homologuée
17,00 € Amazon Prime

  • Lors du remontage de l'optique sur le montant, afin que votre optique de feux reprenne sa place, placer les pions de l'optique en face des trous de positionnement.

Etape 5 : Changer l'ampoule anti-brouillard.

  • Regarder derrière l'optique anti-brouillard.
  • Tourner la douille (pièce en rouge sur la photo) vers la gauche.
  • Puis la retirer.
  • Vue de l'opération.

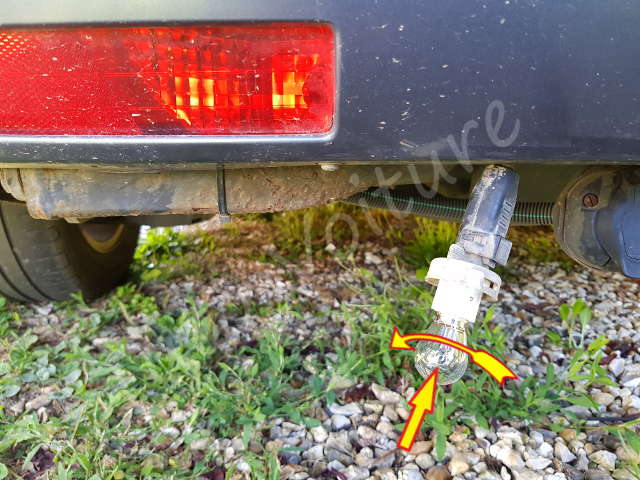

  • Retirer l'ampoule de sa douille.
  • Appuyer sur l'ampoule et la tourner vers la gauche.
  • Remplacer votre ampoule par une nouvelle.

Les meilleures ventes P21W Amazon.fr

Philips Vision P21W, Lampe De Signalisation, Blister De 2
Philips Vision P21W, Lampe De Signalisation, Blister De 2
Vision 2 ampoules P21W 12V éclairage auto; Produit de haute qualité en qualité d'équipement d'origine de Philips
8,11 € Amazon Prime
Promo
Bosch P21W Longlife Daytime lampes auto - 12 V 21 W BA15s - 2 ampoules
Bosch P21W Longlife Daytime lampes auto - 12 V 21 W BA15s - 2 ampoules
Durée de vie jusqu’à 3 x plus longue qu’une lampe standard; Moins d’entretien, moins de remplacements
5,03 € −0,23 € 4,80 € Amazon Prime

Raison du changement d'un optique ou d'une ampoule :

Rappel de la loi sur les feux de signalisation.

Toutes les voitures (hors voitures de collection) doivent disposer :

à l'avant du véhicule :

  • deux feux de route (phares) minimum.
  • deux feux de croisement (codes).
  • clignotants.

Note : Les anti-brouillards avant ne sont pas obligatoires.

à l'arrière du véhicule :

  • deux feux de position.
  • deux feux stop.
  • deux clignotants.
  • un feu de recul.
  • un éclairage de plaque d'immatriculation.
  • un feu de brouillard minimum.

Le code de la route est explicite sur le sujet, l'ensemble des systèmes d’éclairage doit être fonctionnel, il est prévu dans les textes des amendes si ces règles ne sont pas respectées.

Vous pouvez vous attendre à des sanctions par défaut d'éclairage d'une amende de 68€, mais cela peut aller plus loin, si vous circulez de nuit car celle-ci peut monter jusqu'à 135€ minorée à 90€ et une immobilisation du véhicule.

A mon goût, je trouve que c'est une raison suffisante pour effectuer un remplacement d'ampoule défectueuse, surtout que sur beaucoup de voitures cet entretien est accessible à une grande majorité de personnes.
