BMW 530d

Modèle E60 (2004 ⇒ 2010)

DifficultéFacile
Temps15 min.
Tarif75€ (hors pièces)
Pour 15 min vous gagnez 75€

Liste des pièces de rechange :

*  Vérifier les références suivant votre voiture.

Où se trouve le relais moteur ?

  • Ouvrir son capot.
  • Le relais bleu du BMW E60 se trouve sous le filtre habitacle côté passager.

Retirer la boîte du filtre habitacle

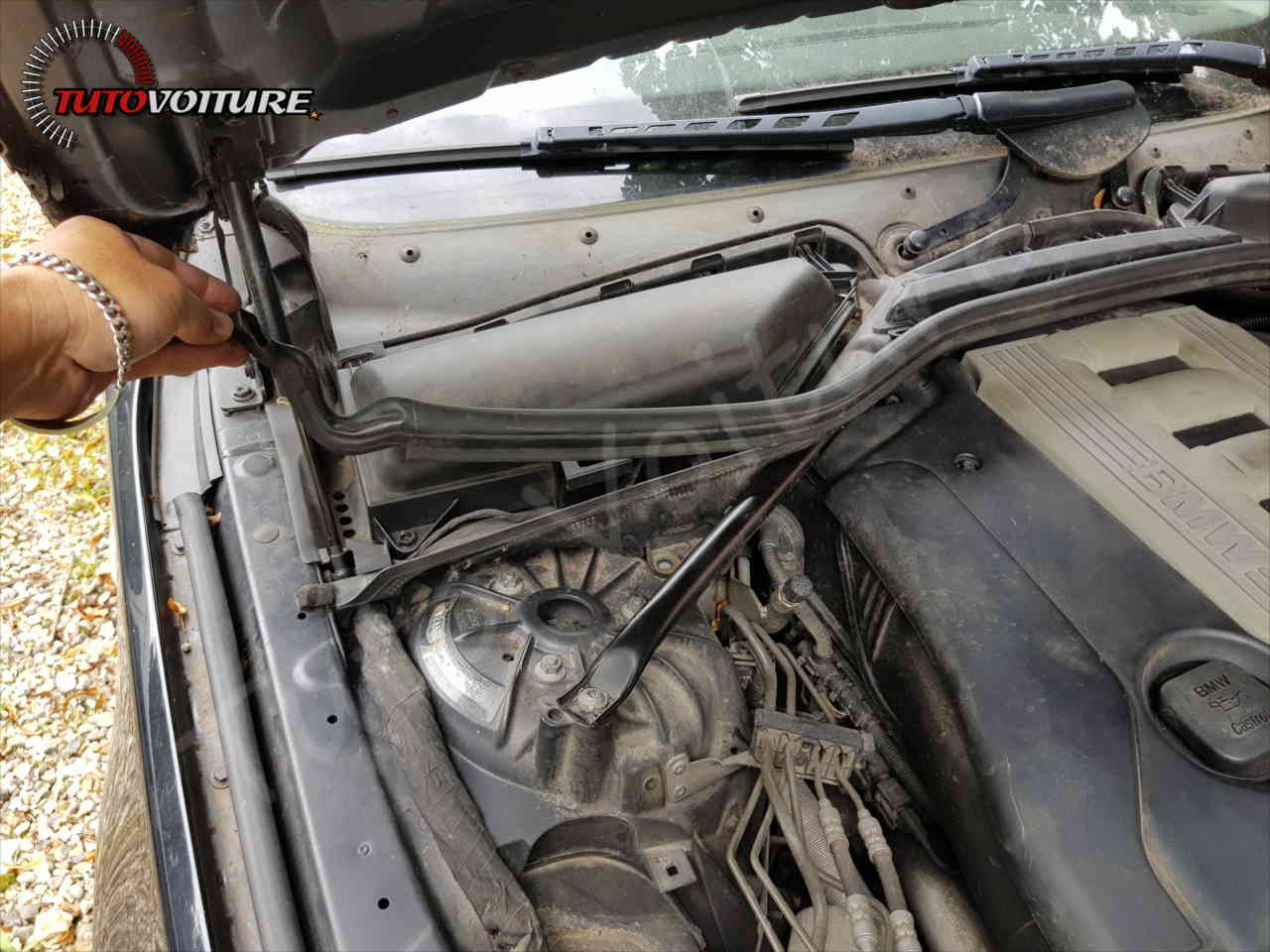

  • Retirer le joint de caoutchouc sous le capot.
  • Le lever simplement.
  • Pour accéder au boîtier des relais, il faut enlever la boîte du filtre habitacle.
  • 2 verrous 1/4 de tour sont à l'intérieur.
  • Repérer le capteur de qualité d'air.
  • Pour débrancher le capteur, soulever sa patte et déconnecter la fiche.
  • A l'avant de la boîte, il y a un écrou 1/4 de tour.
  • Utiliser une clé de 13.
  • Ensuite dé-clipser la tringle.

TecTake Jeu de 12 Clé À Cliquet Métrique Rochet Molette Réversible Mixtes Outil
Outils en chrome vanadium acier résistant. Coffret pratique pour le rangement.; Résistants et robustes // Contient toutes les tailles courantes // Rangement simple
40,90 €

  • Ouvrir le couvercle et le retirer.
  • Du côté de l'aile, est placé un rebord en caoutchouc qu'il faut enlever.
  • Pour retirer le compartiment, il faut dévisser 3 verrous.
  • L'un d'eux est au centre sous un cache.
  • Afin d'enlever le cache, il faut lever sa patte.
  • Puis glisser le cache vers la droite.
  • Il ne reste qu'à le mettre de côté.
  • Vous avez accès aux 3 verrous maintenant.
  • Avec votre clé de 13, déverrouiller les 3 verrous.
  • Soulever le centre du compartiment pour le retirer.

Ouvrir la boîte à relais

  • Vous accédez à la boîte à relais.
  • Pour l'ouvrir, il faut retirer les 5 vis avec un tournevis torx T25.
  • Ensuite, il faut déverrouiller le loquet blanc en le poussant vers la gauche.
  • Vous pouvez ouvrir votre couvercle et accéder au relais.
  • Repérer l'emplacement du relais bleu. Pas difficile c'est un bloc bleu.

Retirer le relais bleu

  • De chaque côté du relais, des pattes le maintiennent.
  • Ne vous inquiétez pas pour le sens, il y a un détrompeur sur les fiches.

La référence du relais : v23134-k59-x313

Tester votre relais DDE

Comment tester un relais
