Démonter son pare-choc avant

AUDI A4

Modèle B5 (1996 - 2001)
Modèle B6 (2001 - 2004)
Celui du tuto Audi A4 (B6) 1.9 TDi (110cv) de 2004
Audi A4 B6-Tutovoiture
DifficultéMoyen
Temps1 heure
Tarif150€ (hors pièce)
Pour 1 heure vous gagnez 150€

Les étapes :

  • Retirer le seuil de coffre.
  • Démonter les cloisons du coffre.
  • Retirer les fixations intérieures du coffre.
  • Libérer la jupe du pare-choc.
  • Enlever les fixations latérales du pare-choc.
  • Dégager la jupe de l'aile arrière.
  • Déposer le pare-choc.

Etape 1 : Retirer le seuil de coffre

  • Ouvrir son coffre.
  • Retirer le tapis de sol (en vert sur la photo).
  • Enlever votre roue de secours.
  • Regarder à l'intérieur, derrière l'entrée du coffre.
  • A la base du seuil de coffre, 2 pattes sont fixées.
  • Dévisser les 2 écrous avec une clé ou une douille de 10.
  • Attraper le seuil de porte et tirer vers le haut.
  • Le seuil de porte est maintenu par 4 agrafes métalliques dans des encoches.

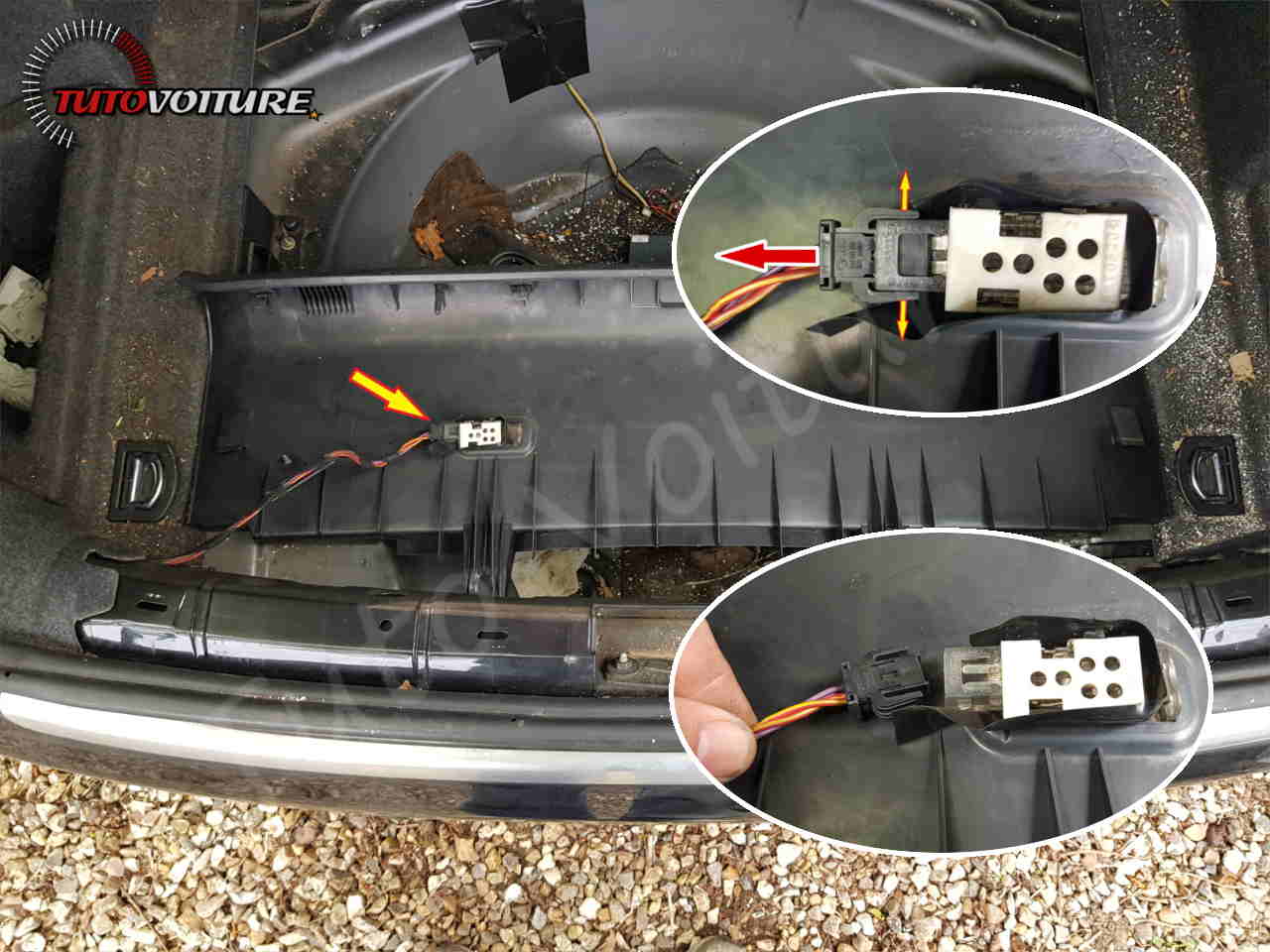

  • Ensuite vous devez débrancher la fiche de la lumière.
  • Écarter les pattes de la connectique et la débrancher.
  • Cela n'est pas obligatoire, mais cela évite les risques d’abîmer le câblage.

Etape 2 : Démonter les cloisons du coffre

  • Aux quatre-coins du coffre se trouvent des anneaux d'ancrage.
  • Pour les retirer, lever l'anneau.
  • Dessous, il y a 2 vis Torx.
  • Les dévisser avec un tournevis Torx de 30.
  • Puis retirer l'ensemble.
  • Vers le haut sous la plage arrière, est placée une agrafe plastique.
  • Ici j'utilise un extracteur d'agrafe, sinon avec vos doigts ou un tournevis plat sortez la tête.
  • Une fois la tête sortie, attraper la base de l'agrafe et la retirer.
  • Attraper la cloison sur le côté du coffre.
  • Puis tirer dessus pour dégrafer les 3 clipses métalliques.
  • Dégager l'ensemble pour avoir le plus de place.
  • Ensuite répéter cette opération de l'autre côté.

Etape 3 : Retirer les fixations intérieures du coffre

  • Regarder de chaque côté derrière les optiques.
  • 2 rangées verticales d'écrou.
  • Les dévisser avec une clé de 10.

Etape 4 : Libérer la jupe du pare-choc

  • Du côté droit, allongez-vous sous la voiture.
  • 3 vis torx à retirer avec un tournevis Torx T20.

Etape 5 : Enlever les fixations latérales du pare-choc

  • Derrière le passage de roue arrière sont cachées les dernières vis.
  • Il faut dégager le cache du passage de roue.
  • 2 vis torx à enlever, par manque de place utiliser une clé à cliquet avec une douille adaptateur torx de 25.
  • Écarter le cache puis retirer les 2 dernières vis.
  • Réutiliser une clé à cliquet avec sa douille adaptateur Torx de 25.

Etape 6 : Dégager la jupe de l'aile arrière

  • Soulever la jupe et la tirer vers l’extérieur.
  • Celle-ci est fixée par des pattes sur l'aile.
  • Effectuer cette opération délicatement pour éviter de casser les encoches de la jupe du pare-choc.

Etape 7 : Déposer le pare-choc

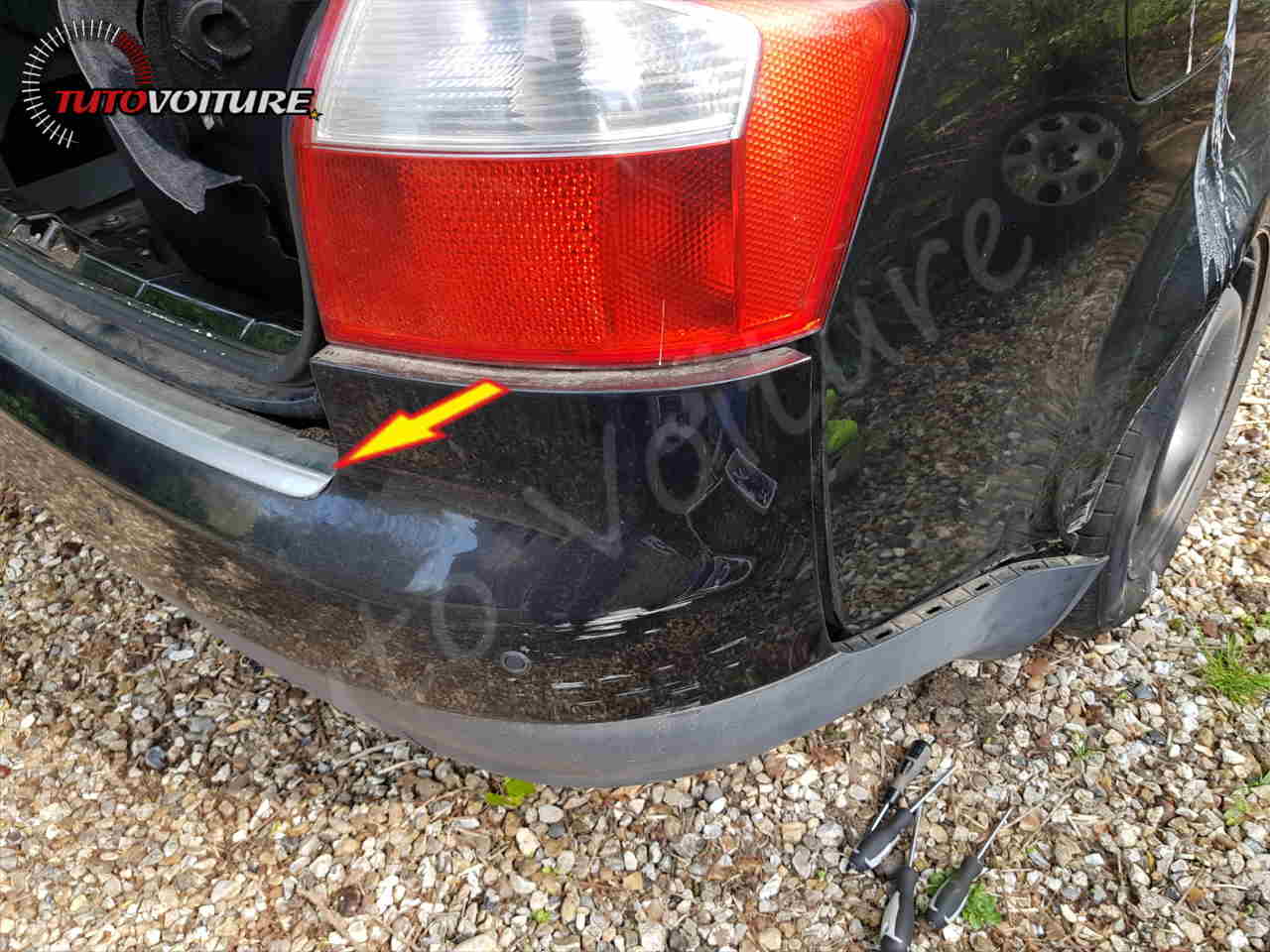

  • Commencer à sortir les extrémités du pare-choc au niveau des optiques.
  • Ensuite placez-vous au centre pour saisir les 2 côtés en même temps.

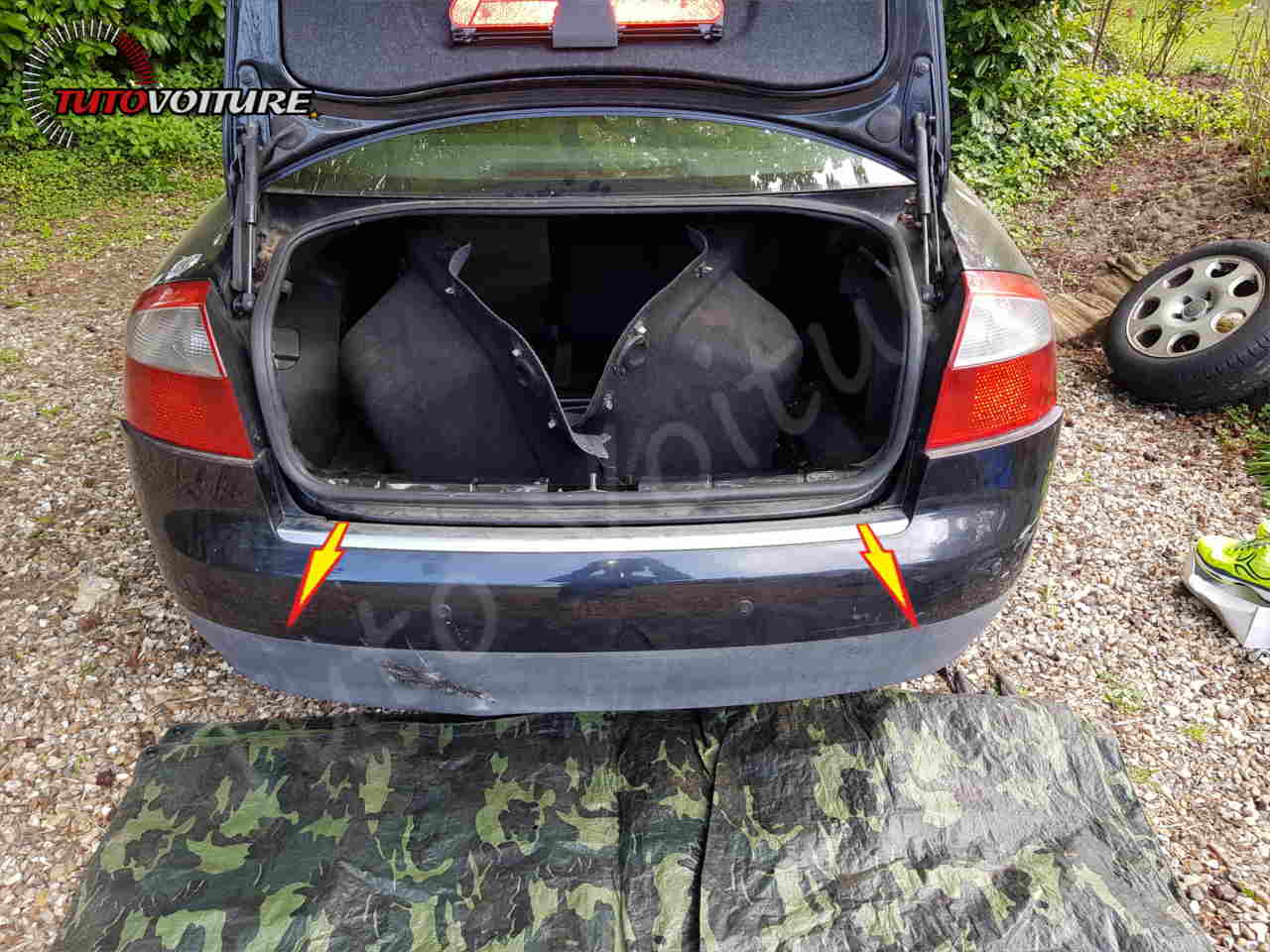

  • Puis tirer l'ensemble vers l'arrière.
  • Suivant vos options, vous aurez peut-être à débrancher le câblage des capteurs de marche arrière.
  • Ici les détecteurs ont été rajoutés, le faisceau n'avait pas de fiche de déconnexion.
  • Réparer ou remplacer votre pare-choc et remonter l'ensemble en effectuant les opérations inverses.
