Changement d'une ampoule arrière d'une BMW série 5

Remplacer une ampoule arrière de votre BMW E60 :

BMW 530d

Modèle E60 (2004 ⇒ 2010)
BMW E60 vue 3/4 arrière BMW E60 série 5 - Tutovoiture

Difficultés:Facile
Temps:15 min.
Tarifs concession:30€ (hors pièce)
Pour 15 min vous gagnez 30€
Liste des outils :

Facom 467S.JP6PG Jeu de 6 Clés mixtes courtes à cliquet
Facom 467S.JP6PG Jeu de 6 Clés mixtes courtes à cliquet
6 Clés mixtes avec 6 ouvertures: 8-10-11-12-13-14mm; Cliquet 5 degrés; Inversion du sens de serrage par levier encastré

S'abonner à la chaine Youtube Tutovoiture

Merci de votre soutien

[spoiler title="Rappel technique"]Pour Rappel, votre voiture peut avoir eu des évolutions ou/et a déjà subi des réparations. Les fixations sont peut-être différentes (formes, tailles...) suivant leurs remplacements. Les outils nécessaires peuvent être différents de ceux indiqués dans le tutoriel.

Porter des lunettes de protection, des gants pour vous protéger des liquides, de la poussière et des débris lorsque vous travaillez sur votre véhicule. Si vous travaillez avec le système électrique, vous devrez déconnecter la batterie avant de commencer. Toujours recueillir les liquides dans des récipients appropriés et éliminer correctement les déchets liquides. Recycler les pièces, l'emballage et les fluides lorsque cela est possible. Ne travaillez jamais sur votre véhicule si vous sentez que la tâche dépasse vos capacités.

Notre véhicule peut varier légèrement par rapport au votre. Les modèles changent et évoluent au fur et à mesure. Si vous observez une différence, faites-la moi savoir et partagez vos informations pour aider les autres utilisateurs.

S'il vous plaît, laissez vos informations sur le véhicule. [/spoiler]

Etape 1 : Repérer l'ampoule défectueuse.

  • Repérer l'ampoule défectueuse.

Etape 2 : Démontage du bloc optique arrière.

  • Ouvrir le coffre et regarder derrière l'optique les opérations que vous voulez faire.
  • Ouvrir la garniture.
  • Tourner d'1/4 de tour les 2 agrafes, à la main ou à l'aide d'un tournevis plat.
  • Retirer le cache en moquette.
  • Le lever légèrement et le faire pivoter.
  • Retirer le cache.
  • Débrancher la connectique de l'optique en tirant dessus (ne pas tirer par les fils).

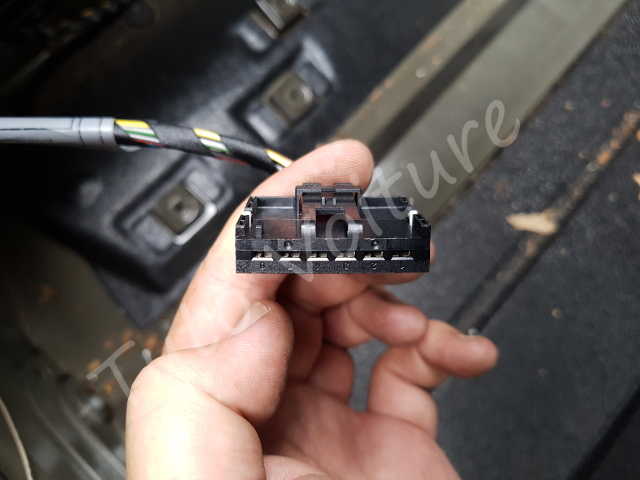

  • Vue de la connectique.
  • Il y a un sens pour le remontage, ne vous inquiétez pas, un détrompeur est présent.
  • La flèche indique la prochaine vue pour voir les fixations de l'optique.

La suite permet de démonter le bloc feux arrière.

Si vous souhaitez changer juste une ampoule passez à la partie 3

  • Dévisser les 4 écrous (clef plate ou à pipe de 8).
  • Sortir l'optique en tirant dessus.
  • S'il résiste, forcez un peu.
  • Voici l'optique sorti.

HELLA 2Vp 008 679-121 Feu Arrière - Illumination - Ece/Ccc - Droite
HELLA 2Vp 008 679-121 Feu Arrière - Illumination - Ece/Ccc - Droite
Marque de conformité: ECE/CCC - Numéro d'article en paire: 2VP 008 679-111; avec porte-lampe - avec ampoules
135,00 €
Promo
HELLA 2Vp 008 679-111 Feu Arrière - Illumination - Ece/Ccc - Gauche
HELLA 2Vp 008 679-111 Feu Arrière - Illumination - Ece/Ccc - Gauche
Marque de conformité: ECE/CCC - Numéro d'article en paire: 2VP 008 679-121; avec porte-lampe - avec ampoules
164,40 € −21,88 € 142,52 €

Etape 3 : Ouvrir le bloc optique arrière.

  • Déclipser les 2 pattes et sortir la platine des ampoules.

Etape 4 : Changer l'ampoule.

  • Repérer l'ampoule défectueuse.
  • Vue pour rappel de la position des feux.
  • Eviter de toucher le verre des ampoules, utiliser un chiffon.
  • Pour chacune des ampoules (sauf feu de recul), il suffit d'appuyer dessus et faire 1/4 de tour dans le sens inverse des aiguilles d'une montre.
  • Pour l'ampoule du feu de recul, tirer simplement dessus.
Les meilleures ventes Amazon.fr

Philips 12496NAB2 Lot de 2 Ampoule Feu Clignotant, Eclairage Auto, Blanc
Philips 12496NAB2 Lot de 2 Ampoule Feu Clignotant, Eclairage Auto, Blanc
Un emballage sûr et Qualité élevée; Poids du colis de l'article : 50 g; Fabriqué aux Pays-Bas
11,55 € Amazon Prime
Philips Vision P21W, Lampe De Signalisation, Blister De 2
Philips Vision P21W, Lampe De Signalisation, Blister De 2
Vision 2 ampoules P21W 12V éclairage auto; Produit de haute qualité en qualité d'équipement d'origine de Philips
8,11 € Amazon Prime
Philips Vision W16W, Lampe De Signalisation, Blister De 2
Philips Vision W16W, Lampe De Signalisation, Blister De 2
Lampes de signalisation Philips, conduisez en toute tranquillité; Type: W16W, Base: W2,1x9,5d
9,97 € Amazon Prime

Etape 5 : Remontage du bloc optique.

Refaire les étapes en sens inverse.

On va récapituler les étapes suivantes pour le remontage.

  1. Mettre la nouvelle ampoule dans son logement de la platine feux.
  2. Remettre la platine feux dans le logement de l'optique, vérifier que les 2 pattes soient clipsées.
  3. Remonter le bloc optique arrière dans son emplacement.
  4. Revisser les 4 écrous.
  5. Rebrancher la cosse.
  6. Faire un test de l'ensemble des feux.
  7. Remettre le cache en moquette et remettre les 2 agrafes sans oublier de les verrouiller en faisant 1/4 de tour.
  8. Fermer votre coffre.

Raison d'un changement d'un optique arrière :

Rappel de la loi sur les feux de signalisation.

Toutes les voitures (hors voitures de collection) doivent disposer à l'avant du véhicule :

  • Deux feux de route (phares) minimum.
  • Deux feux de croisement (codes).
  • Clignotants.

Note : Les anti-brouillards avant ne sont pas obligatoires.

à l'arrière du véhicule :

  • Deux feux de position.
  • Deux feux stop.
  • Deux clignotants.
  • Un feu de recul.
  • Un éclairage de plaque d'immatriculation.
  • Un feu de brouillard minimum.

Le code de la route est explicite sur le sujet, l'ensemble des systèmes d’éclairage doit être fonctionnel, il est prévu dans les textes des amendes si ces règles ne sont pas respectées.

Vous pouvez vous attendre à des sanctions par défaut d'éclairage d'une amende de 68€, mais cela peut aller plus loin, si vous circulez de nuit car celle-ci peut monter jusqu'à 135€ minorée à 90€ et une immobilisation du véhicule.

A mon goût, je trouve que c'est une raison suffisante pour effectuer un remplacement d'ampoule défectueuse, surtout que sur beaucoup de voitures cet entretien est accessible à une grande majorité de personnes.
