Changement d'une ampoule avant d'une C4 Picasso

Remplacer une ampoule avant d'un C4 Grand Picasso :

C4 Picasso Phase 1
Phase 1 (2006 ⇒ 2010)
Phase 2 (2010 ⇒ 2013)

Modèle C4 Grand Picasso 1.6 HDi FAP 16V BMP6 (boîte pilotée) 110 cv de 2007)

Citroën C4 Picasso - Tutovoiture
Difficultés :Facile
Temps :5 min.
Tarifs :10 € (hors pièce)
Pour 5 min. vous gagnez 10€

Revue technique

E.T.A.I - Revue Technique Automobile B723.7 - CITROEN C4 PICASSO I - 10/2006 à Fin de Fabrication
E.T.A.I - Revue Technique Automobile B723.7 - CITROEN C4 PICASSO I - 10/2006 à Fin de Fabrication
Revue technique pour Citroën C4 et C4 Grand Picasso diesel.; ETAI (Auteur)
35,00 €

Liste des pièces de rechange :

Clignotant H21W
Croisement Xénon D1S
Phare H7
Veilleuse H6W

* Liens amazon.

S'abonner à la chaine Youtube Tutovoiture

Etape 1 : Repérer l'ampoule à changer.

Comme indiqué dans l'étape, repérer l'ampoule à remplacer.

Etape 2 : Ouvrir le capot moteur.

Etape 3 : Choisir l'ampoule à changer.

Etape 4 : Changer l'ampoule clignotant.

  • Les cercles indiquent l'emplacement des accès aux ampoules.
  • De chaque côté, un couvercle en caoutchouc donne accès aux compartiments des ampoules de phares.
  • Retirer le couvercle en caoutchouc.

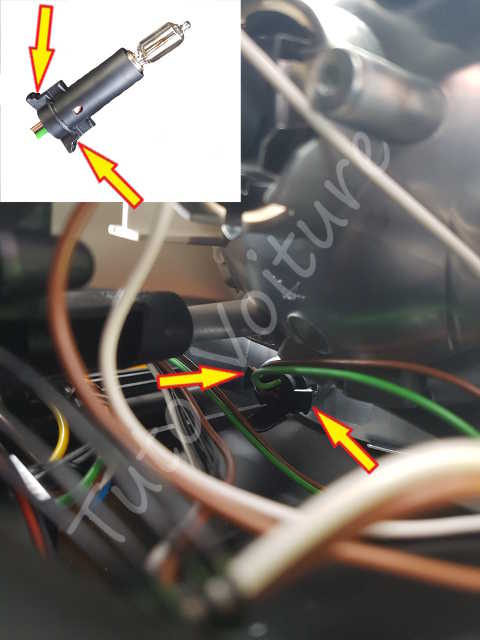

  • La douille du clignotant se trouve sous l'emplacement du phare.
  • Si vous ne voyez pas l'emplacement, suivez le 2 fils (vert et marron).

Afin de sortir la douille, il faut des petites mains.

  • Essayer de pincer sur les 2 pattes (flèches) pour retirer la douille.
  • Sinon, commencer à sortir un côté puis l'autre, répéter l'opération pour retirer la douille.
  • Appuyer sur l'ampoule et faire 1/4 de tour dans le sens inverse des aiguilles d'une montre.
  • Vérifier que la nouvelle ampoule correspond à l'ancienne.

Les meilleures ventes Amazon.fr

Osram 64136 Éclairage Intérieur Original H21W, 12 V
Osram 64136 Éclairage Intérieur Original H21W, 12 V
Le modèle OSRAM Original avec la version H21W conforme ECE; adapté à votre voiture de tourisme avec ses 12 V
16,49 €
Lot de 2 feux de position LED H21W BAY9S 24x 2835 SMD CanBus - Feu arrière/de recul en xénon blanc...
Lot de 2 feux de position LED H21W BAY9S 24x 2835 SMD CanBus - Feu arrière/de recul en xénon blanc...
Eclairage maximal avec des LED 5050 SMD de qualité supérieure extrêmement performantes.

Etape 5 : Changer votre ampoule de feu de croisement.

Côté Passager :

  • Emplacement du couvercle de l'ampoule de croisement.

Côté conducteur :

  • Localisation du compartiment de l'ampoule de croisement.
  • Appuyer sur la languette (flèche) et ouvrir le compartiment.

Astuce pour le côté conducteur, la batterie gêne pour retirer le capot.

  • Mettre le couvercle à la verticale.
  • Pivoter le cache pour le retirer.



Du côté passager :

  • Dé-clipser le flexible d'essuie-glace, pour avoir plus d'espace.

Vue du côté passager (le principe est le même coté conducteur)

  • Tourner le bloc ampoule vers la gauche (anti-horaire), prendre le temps de voir sa position, déverrouiller pour ensuite sortir le bloc ampoule croisement.

Lors du remontage, il faut remettre dans la bonne position avant de verrouiller, il y a un détrompeur.

Pour retirer la fiche de l'ampoule xénon, appuyer sur la petite patte métallique de la fiche et retirer la connectique.

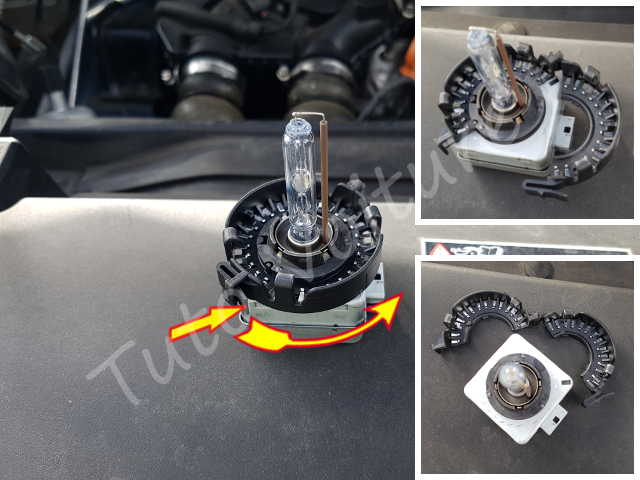

  • Déverrouiller la collerette de l'ampoule de croisement en appuyant sur la languette.
  • Ouvrir la collerette.

Pour le remontage, il y a 2 petits ergots sur la collerette qui se positionnent dans 2 encoches de l'ampoule de croisement type D1S.

Les meilleures ventes Amazon.fr

Ampoule Xénon OSRAM XENARC NIGHT BREAKER UNLIMITED D1S HID Lampe à décharge, 66140XNB-HCB, boîte...
Ampoule Xénon OSRAM XENARC NIGHT BREAKER UNLIMITED D1S HID Lampe à décharge, 66140XNB-HCB, boîte...
Spécialement conçue pour le conducteur soucieux de la performance et certifiée ECE.; Nous recommandons de faire remplacer les lampes XENARC par un spécialiste.
Promo
Philips Xenon X-Tremevision D1S, Ampoule Xénon Pour Éclairage Automobile, Jusqu'À 120% De...
Philips Xenon X-Tremevision D1S, Ampoule Xénon Pour Éclairage Automobile, Jusqu'À 120% De...
Jusqu'à 120% de visibilité en plus pour des performances visuelles optimales; Les ampoules de phare Philips sont fabriquées dans un verre de quartz de haute qualité
199,99 € −61,06 € 138,93 €
Promo
Osram XENARC COOL BLUE INTENSE D1S HID Xenon brûleur, lampe à décharge, 66140CBI-HCB, boîte...
Osram XENARC COOL BLUE INTENSE D1S HID Xenon brûleur, lampe à décharge, 66140CBI-HCB, boîte...
Permet des contrastes élevés avec une température de couleur allant jusqu’à 5 500 K; Spécialement conçue pour le conducteur soucieux du design et certifiée ECE
266,80 € −109,89 € 156,91 €

Etape 6 : Changer l'ampoule phare.

  • Voici les emplacements des compartiments aux ampoules (cercles).
  • Un couvercle en caoutchouc, de chaque côté, donne accès aux branchements des ampoules de phare.
  • Enlever le couvercle.
  • Libérer les 2 pattes en tournant la douille dans le sens inverse des aiguilles d'une montre.
  • Retirer la douille avec son ampoule (ne pas tirer par les fils).
  • Attention à ne pas toucher au verre de l'ampoule.
  • Observer le sens du montage de l'ampoule, le méplat de l’ampoule avec la patte repliée de la douille (cercle).
  • Retirer l'ampoule (si besoin l'utilisation d'une lame plate, tel qu'un tournevis plat, peut aider) .
  • Éviter de toucher le verre de l'ampoule avec les doigts.
  • Vérifier que la nouvelle ampoule correspond à celle remplacée.
  • Lors du remontage, le méplat de l’ampoule avec la patte repliée de la douille (voir cercle de la photo précédente).

ampoule H7 gammes

Etape 7 : Changer l'ampoule de veilleuse.

  • Les cercles indiquent les emplacements des accès aux ampoules.
  • De chaque côté, vous verrez la douille des ampoules de veilleuses.
  • Vue du côté conducteur.
    • Faire 1/4 de tour dans le sens inverse des aiguilles d'une montre de la douille.
    • Retirer la douille de l'ampoule.
    • Sortir l'ampoule de son logement.
    • Vérifier que la nouvelle ampoule correspond à celle remplacée.
  • Vue du côté passager.
    • Faire 1/4 de tour dans le sens inverse des aiguilles d'une montre de la douille.
    • Retirer la douille de l'ampoule.
  • Appuyer et faire 1/4 de tour dans le sens inverse d'une aiguille d'une montre.
  • Sortir l'ampoule de son logement.
  • Vérifier que la nouvelle ampoule correspond à celle remplacée.

Les meilleures ventes Amazon.fr

Promo
Philips Vision H6W, Lampe De Signalisation, Blister De 2
Philips Vision H6W, Lampe De Signalisation, Blister De 2
Lampes de signalisation Philips, conduisez en toute tranquillité; Type: H6W, Base: BAX9s; Feux de position avant, Feux de position arrière
14,99 € −7,87 € 7,12 €

Raison du changement d'un optique ou d'une ampoule :

Rappel de la loi sur les feux de signalisation.

Toutes les voitures (hors voitures de collection) doivent disposer :

à l'avant du véhicule :

  • deux feux de route (phares) minimum,
  • deux feux de croisement (codes),
  • clignotants.

Note: Les anti-brouillards avant ne sont pas obligatoires.

à l'arrière du véhicule :

  • Feux de position (2x).
  • Feux stop (2x).
  • Clignotants (2x).
  • Feu de recul (1x).
  • Eclairage de plaque d'immatriculation (1x).
  • Feu de brouillard minimum (1x).

Le code de la route est explicite sur le sujet, l'ensemble des systèmes d’éclairage doit être fonctionnel, il est prévu dans les textes des amendes si ces règles ne sont pas respectées.

Vous pouvez vous attendre à des sanctions par défaut d'éclairage d'une amende de 68€, mais cela peut aller plus loin, si vous circulez de nuit car celle-ci peut monter jusqu'à 135€ minorée à 90€ et une immobilisation du véhicule.

A mon goût, je trouve que c'est une raison suffisante pour effectuer un remplacement d'ampoule défectueuse, surtout que sur beaucoup de voitures cet entretien est accessible à une grande majorité de personnes.

Dany

Je souhaite vous faire partager mon expérience dans le domaine de la réparation et de l'entretien rapide et simple des voitures. Ce blog a été créé afin de vous permettre de faire les entretiens vous même et d'éviter de dépenser votre argent inutilement. J'espère qu'il vous sera utile et je suis ouvert à vos commentaires. * En tant que Partenaire Amazon, je réalise un bénéfice sur les achats remplissant les conditions requises. »

9 réflexions sur “Changement d'une ampoule avant d'une C4 Picasso

  • 6 avril 2021 à 20 h 38 min
    Permalien

    Bonjour, pourriez vous me dire si les ampoules xénons D1S sont de 35w où 55w? il n’y a t’il pas de danger de changer ce type d’ampoules sans débrancher la batterie? et enfin faut il une reprogrammation sur valise ensuite?…
    Je suis désolé pour toutes ses questions mais en visionnant plusieurs tutos, toutes ses questions revenais souvent sur le devant de la scène sans avoir forcement de réponses.
    En tout cas le votre mérite d’être mis en avant car c’est claire, précis, détailler bref, superbe bravo!!

    Répondre
    • 6 avril 2021 à 21 h 10 min
      Permalien

      Bonjour,
      Sur cette Picasso, il est monté du 35 Watt. Pour plus de précaution vous pouvez débrancher la batterie, attendez 2-3 minutes après avoir retirer les clés du contact avant de débrancher la batterie afin de que les systèmes électroniques se mettent en veille. Idem après avoir rebranché la batterie attendre 2-3 minutes avant de mettre le contact. Je débranche rarement la batterie pour remplacer les ampoules. Il n’y aucun besoin d’effectuer un passage à la valise, même pour changer le ballast.
      Merci pour votre compliment cela fait toujours plaisirs.
      Bonne journée.

      Répondre
  • 12 juillet 2019 à 13 h 45 min
    Permalien

    Bonjour,
    j’ai une C4 picasso année 2012/2013, et je souhaiterais remplacer les feux halogéne par du Neon, savez vous quelles sont les références compatibles svp ?

    merci

    Répondre
    • 12 juillet 2019 à 17 h 36 min
      Permalien

      Bonjour,
      Il me semble que vous parlez des ampoules LED.
      Je préfère ne pas vous induire en erreur car je ne me suis pas encore penché sur ces modèles d’ampoules.
      Pour les ampoules de phare et de croisement, je vous conseil de prendre les modèles avec une embase séparée, car il sera plus simple pour la verrouiller avec la tringle de maintien. Ainsi que de choisir un modèle avec le système de refroidissement court sinon vous risquez de ne pas pouvoir remettre la trappe de l’optique.
      Bonne journée.

      Répondre
    • 6 février 2019 à 23 h 28 min
      Permalien

      Merci beaucoup 🙂

      Répondre
    • 1 juillet 2019 à 15 h 44 min
      Permalien

      Merci beaucoup pour ce tuto il m’a été d’un grand secours je ne savais pas comment changer le clignotant ni les feux de croisement 👍

      Répondre
      • 1 juillet 2019 à 22 h 44 min
        Permalien

        Merci à vous pour votre commentaire.

        Répondre
