Démonter optique et changer une ampoule avant Audi A4

Démonter son optique et changer ses ampoules - AUDI A4

Modèle B5 (1996 ⇒ 2001)
Modèle B6 (2001 ⇒ 2004)

audi-A4-avd-optique
DifficultésMoyen
Temps1 heure
Tarifs concession30€ (hors pièces)
Pour 1 heure vous gagnez 30€

Revue technique

E.T.A.I - Revue Technique Automobile B730.5 - AUDI A4 II - 8E PHASE 1 - 2001 à 2004 ETAI
E.T.A.I - Revue Technique Automobile B730.5 - AUDI A4 II - 8E PHASE 1 - 2001 à 2004 ETAI
Revue technique toutes réparations - indispensable; ETAI (Auteur)
39,00 € Amazon Prime

Liste des outils

Facom AS.7PG Coffret de 7 tournevis protwist
Facom AS.7PG Coffret de 7 tournevis protwist
4 tournevis pour vis à fente :; 3,5x75 - 4x100 - 5,5x100 - 6,5x150; 3 tournevis à empreinte Phillips :
Facom R.PEJ31PG - Coffret d'embouts de vissage - 31 outils
Facom R.PEJ31PG - Coffret d'embouts de vissage - 31 outils
Design discret pour transporter tous vos outils partout sans vous encombrer; Bénéficiez de la qualité FACOM et équipez vous d'outils haut de gamme

Liste des pièces de rechange :

Clignotant PY21W
Croisement H7
Phare H7
Veilleuse W5W
Bloc optique

* liens Amazon.

Etape 1 : Ouvrir le capot moteur.

Etape 2 : Repérer l'ampoule à changer.

Etape 3 : Démontage de l'optique (passager).

  • Afin d'accéder aux ampoules de l'optique droit, il faut retirer la prise d'air (cercle).
  • A l'aide d'un tournevis cruciforme retirer les 2 vis à l'avant.
  • La prise d'air devrait sortir sans souci.
  • Si à l'arrière elle bloque, il y a 2 clips.
  • Sortir l'agrafe du câble.
  • Utiliser un tournevis plat.
  • Pour libérer l'optique, il y a 4 vis Torx (T30) à retirer (flèche et cercle).
  • Conseil, utiliser un outil avec un embout magnétique.
  • Dévisser les 2 vis Torx (T30) à l'avant de l'optique (cercle).
  • Puis les 2 vis Torx (T30) arrière, vous avez besoin juste de les desserrer.
  • L'une suivant cette photo.
  • Et l'autre suivant cette photo.
  • Déboîter l'optique, afin d'accéder à la cosse arrière.
  • Débrancher la cosse de l'optique.
  • Utiliser un tournevis plat afin de libérer la cosse.
  • Sortir l'optique de son logement.

Etape 4 : Repérer l'ampoule du côté passager à changer.

  • Petit rappel de la position des ampoules.

Etape 5 : Choisissez l'ampoule à changer (passager).

Etape 6 : Changer l'ampoule clignotant (passager).

  • Sortir le logement de l'ampoule clignotant.
  • Faire 1/4 de tour à gauche.
  • Sortir l'ampoule (appuyer dessus et faire 1/4  de tour dans le sens inverse des aiguilles d'une montre).

Voilà pour votre clignotant Audi A4.
À vous de jouer, comparez et trouvez.

MICHELIN 2 Ampoules pour clignotants Poirettes ambrées PY21W 12V, noir
MICHELIN 2 Ampoules pour clignotants Poirettes ambrées PY21W 12V, noir
2 poirettes ambrées PY21W 12V pour les feux de la voiture; BAU15s - 21W; Ampoules pour les clignotements avant et arrière
9,07 € Amazon Prime
OSRAM ORIGINAL PY21W Halogène Lampe d´signal turn signal light 7507-02B 12V Blister Double Set de...
OSRAM ORIGINAL PY21W Halogène Lampe d´signal turn signal light 7507-02B 12V Blister Double Set de...
Le modèle OSRAM Original avec la version PY21W conforme ECE; adapté à votre voiture de tourisme avec ses 12 V
9,16 €
Bosch PY21W Pure Light lampes auto - 12 V 21 W BAU15s - 2 ampoules
Bosch PY21W Pure Light lampes auto - 12 V 21 W BAU15s - 2 ampoules
Lampes de qualité équivalente à l’origine; Convient pour tous types de véhicules et tous types de feux
9,72 € Amazon Prime

Etape 7 : Changer votre ampoule de feu de croisement (passager).

  • Déverrouiller la trappe.
  • Pousser vers l’extérieur la tringle.
  • Ouvrir la trappe.
  • Retirer la cosse de l'ampoule en tirant dessus (ne tirer pas par les fils) si besoin faire des petits  à-coups de droite à gauche.
  • Déverrouiller l'ampoule en dégageant le ressort de maintien (appuyer dessus, le décaler vers la gauche et relâcher).
  • Attention à ne pas toucher au verre de l'ampoule.
  • Retirer l'ampoule.
  • Vérifier que la nouvelle ampoule correspond à celle remplacée.
  • Lors du remontage, il y a un détrompeur pour le sens de l'ampoule (cercle).

L'ampoule de croisement est une H7, sur cette Audi A4 1.9 TDI

Voilà pour votre feu croisement Audi A4.
À vous de jouer, comparez et trouvez.

ampoule H7 gammes

Les meilleures ventes d'ampoules H7 Amazon.fr

Promo
Philips Longlife Ecovision H7 Ampoule De Phare Avant, Durée De Vie Plus Longue, Set De 2...
Philips Longlife Ecovision H7 Ampoule De Phare Avant, Durée De Vie Plus Longue, Set De 2...
Durée de vie plus longue, moins de remplacements; Conception avec filament de haute qualité pour limiter les interventions de maintenance
35,99 € −13,72 € 22,27 € Amazon Prime

Etape 8 : Changer l'ampoule phare (passager).

  • Déverrouiller la porte en descendant la tringle élastique.
  • Pivoter le cache-poussière et le retirer.
  • Retirer la cosse en tirant dessus (ne pas tirer par les fils).
  • Dégager la tringle élastique en appuyant dessus et en la poussant vers le haut.
  • Attention à ne pas toucher au verre de l'ampoule.
  • Retirer l'ampoule.
  • Vérifier que la nouvelle ampoule correspond à celle remplacée.
  • Lors du remontage, il y a un détrompeur pour le sens de l'ampoule (cercle).

Sur cette Audi A4 1.9 TDI, l'ampoule longue portée est une H7

Voilà pour votre feu de route Audi A4.
À vous de jouer, comparez et trouvez.

ampoule H7 gammes

Les meilleures ventes d'ampoules H7 Amazon.fr

Promo
Philips Longlife Ecovision H7 Ampoule De Phare Avant, Durée De Vie Plus Longue, Set De 2...
Philips Longlife Ecovision H7 Ampoule De Phare Avant, Durée De Vie Plus Longue, Set De 2...
Durée de vie plus longue, moins de remplacements; Conception avec filament de haute qualité pour limiter les interventions de maintenance
35,99 € −13,72 € 22,27 € Amazon Prime

Etape 9 : Changer l'ampoule de veilleuse (passager).

  • Déverrouiller la porte en descendant la tringle élastique.
  • Pivoter le cache-poussière et le retirer.
  • Pivoter le bloc de réglage de feux d'un peu moins d'1/4 de tour à droite afin d'avoir plus d'espace.
  • Attention à ne pas toucher au verre de l'ampoule.
  • Retirer la douille de l'ampoule en tirant dessus et non par les fils.
  • Sortir l'ampoule de son logement.
  • Vérifier que la nouvelle ampoule correspond à celle remplacée.

Voilà pour votre veilleuse Audi A4.
À vous de jouer, comparez et trouvez.

Promo
Philips WhiteVision Effet Xénon W5W Lampe Automobile 12961NBVB2, Set de 2
Philips WhiteVision Effet Xénon W5W Lampe Automobile 12961NBVB2, Set de 2
Prise : W2,1 x 9,5d
14,99 € −6,61 € 8,38 €
OSRAM LED Premium Retrofit W2.1x9.5d W5W Intérieur 2880CW-02B Cool White 12V Blister Double Set de...
OSRAM LED Premium Retrofit W2.1x9.5d W5W Intérieur 2880CW-02B Cool White 12V Blister Double Set de...
Exploitation exempte de maintenance; En cas d’applications externes, uniquement autorisée pour utilisation tout-terrain

Etape 10 : Remonter l'ensemble (passager).

Refaire les étapes en sens inverse.

On va récapituler les étapes suivantes pour le remontage :

  1. Après avoir remis la nouvelle ampoule, refermer le cache-poussière.
  2. Reposer l'optique à sa place, profiter pour refixer la cosse.
  3. Faire un test.
  4. Ré-emmancher l'optique.
  5. Revisser les 2 vis Torx à l'avant.
  6. Resserrer les 2 vis Torx à l'arrière.
  7. Refixer l'agrafe du câble.
  8. Emboîter correctement l'entrée de la prise d'air dans son logement, ne pas hésiter à passer la main pour guider au montage (voir photo ci dessous).
  9. Revisser les 2 vis cruciforme à l'entrée de la prise d'air.
  10. Fermer votre capot.

E.T.A.I - Revue Technique Automobile B730.5 - AUDI A4 II - 8E PHASE 1 - 2001 à 2004 ETAI
E.T.A.I - Revue Technique Automobile B730.5 - AUDI A4 II - 8E PHASE 1 - 2001 à 2004 ETAI
Revue technique toutes réparations - indispensable; ETAI (Auteur)
39,00 € Amazon Prime
Facom AS.7PG Coffret de 7 tournevis protwist
Facom AS.7PG Coffret de 7 tournevis protwist
4 tournevis pour vis à fente :; 3,5x75 - 4x100 - 5,5x100 - 6,5x150; 3 tournevis à empreinte Phillips :
Facom R.PEJ31PG - Coffret d'embouts de vissage - 31 outils
Facom R.PEJ31PG - Coffret d'embouts de vissage - 31 outils
Design discret pour transporter tous vos outils partout sans vous encombrer; Bénéficiez de la qualité FACOM et équipez vous d'outils haut de gamme
MICHELIN 2 Ampoules pour clignotants Poirettes ambrées PY21W 12V, noir
MICHELIN 2 Ampoules pour clignotants Poirettes ambrées PY21W 12V, noir
2 poirettes ambrées PY21W 12V pour les feux de la voiture; BAU15s - 21W; Ampoules pour les clignotements avant et arrière
9,07 € Amazon Prime
Promo
Philips WhiteVision Effet Xénon W5W Lampe Automobile 12961NBVB2, Set de 2
Philips WhiteVision Effet Xénon W5W Lampe Automobile 12961NBVB2, Set de 2
Prise : W2,1 x 9,5d
14,99 € −6,61 € 8,38 €

Etape 11 : Démontage de l'optique conducteur.

  • Vue de la zone de travail (cercle).
  • Pour libérer l'optique, il y a 4 vis Torx (T30) à retirer (flèche et cercle).
  • Conseil, utiliser un outil avec un embout magnétique.
  • Dévisser les 2 vis Torx (T30) à l'avant de l'optique (cercle).
  • Puis les 2 vis Torx (T30) arrière, Vous avez besoin juste de les desserrer.
  • Déboîter l'optique, afin d'accéder à la cosse arrière.
  • Débrancher la cosse de l'optique.
  • Utiliser un tournevis plat afin de libérer la cosse.
  • Sortir l'optique de son logement.

Etape 12 : Démontage de l'optique conducteur.

  • Petit rappel de la position des ampoules.

Etape 13 : Démontage de l'optique conducteur.

Clignotant.
Feu de croisement.
Feu de route.
Veilleuse.
Remontage.

Etape 14 : Changer ampoule clignotant (conducteur).

  • Sortir le logement de l'ampoule clignotant.
  • Faire 1/4 de tour à gauche.
  • Sortir l'ampoule (appuyer dessus et faire 1/4  de tour dans le sens inverse des aiguilles d'une montre).

Voilà pour votre clignotant Audi A4.
À vous de jouer, comparez et trouvez.

MICHELIN 2 Ampoules pour clignotants Poirettes ambrées PY21W 12V, noir
MICHELIN 2 Ampoules pour clignotants Poirettes ambrées PY21W 12V, noir
2 poirettes ambrées PY21W 12V pour les feux de la voiture; BAU15s - 21W; Ampoules pour les clignotements avant et arrière
9,07 € Amazon Prime
OSRAM ORIGINAL PY21W Halogène Lampe d´signal turn signal light 7507-02B 12V Blister Double Set de...
OSRAM ORIGINAL PY21W Halogène Lampe d´signal turn signal light 7507-02B 12V Blister Double Set de...
Le modèle OSRAM Original avec la version PY21W conforme ECE; adapté à votre voiture de tourisme avec ses 12 V
9,16 €
Bosch PY21W Pure Light lampes auto - 12 V 21 W BAU15s - 2 ampoules
Bosch PY21W Pure Light lampes auto - 12 V 21 W BAU15s - 2 ampoules
Lampes de qualité équivalente à l’origine; Convient pour tous types de véhicules et tous types de feux
9,72 € Amazon Prime

Etape 15 : Changer ampoule feu de croisement (conducteur).

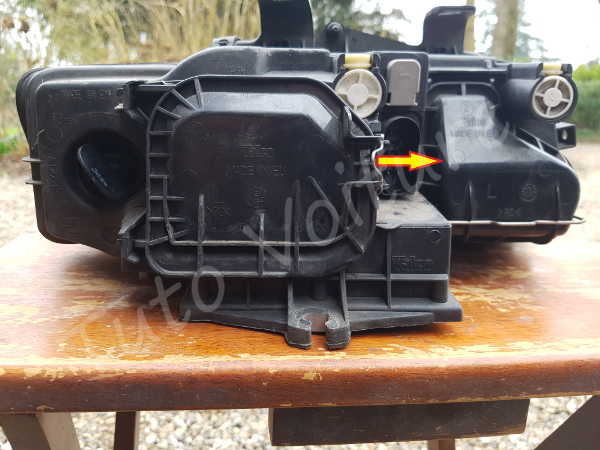

  • Déverrouiller la trappe.
  • Pousser vers l’extérieur la tringle.
  • Ouvrir la trappe.
  • Retirer la cosse de l'ampoule en tirant dessus (ne tirer pas par les fils) si besoin faire des petits à-coups de droite à gauche.
  • Déverrouiller l'ampoule en dégageant le ressort de maintien (appuyer dessus, le décaler vers la gauche et relâcher).
  • Attention à ne pas toucher au verre de l'ampoule.
  • Retirer l'ampoule.
  • Vérifier que la nouvelle ampoule correspond à celle remplacée.
  • Lors du remontage, il y a un détrompeur pour le sens de l'ampoule (flèche).

ampoule H7 gammes

Les meilleures ventes d'ampoules H7 Amazon.fr

Promo
Philips Longlife Ecovision H7 Ampoule De Phare Avant, Durée De Vie Plus Longue, Set De 2...
Philips Longlife Ecovision H7 Ampoule De Phare Avant, Durée De Vie Plus Longue, Set De 2...
Durée de vie plus longue, moins de remplacements; Conception avec filament de haute qualité pour limiter les interventions de maintenance
35,99 € −13,72 € 22,27 € Amazon Prime

Etape 16 : Changer ampoule phare (conducteur).

  • Déverrouiller la porte en descendant la tringle élastique.
  • Pivoter le cache-poussière et le retirer.
  • Retirer la cosse en tirant dessus (ne pas tirer par les fils).
  • Dégager la tringle élastique en appuyant dessus et en la poussant vers le haut.
  • Attention à ne pas toucher au verre de l'ampoule.
  • Retirer l'ampoule.
  • Vérifier que la nouvelle ampoule correspond à celle remplacée.
  • Lors du remontage, il y a un détrompeur pour le sens de l'ampoule (cercle).

ampoule H7 gammes

Promo
Philips Longlife Ecovision H7 Ampoule De Phare Avant, Durée De Vie Plus Longue, Set De 2...
Philips Longlife Ecovision H7 Ampoule De Phare Avant, Durée De Vie Plus Longue, Set De 2...
Durée de vie plus longue, moins de remplacements; Conception avec filament de haute qualité pour limiter les interventions de maintenance
35,99 € −13,72 € 22,27 € Amazon Prime

Etape 17 : Changer ampoule veilleuse (conducteur).

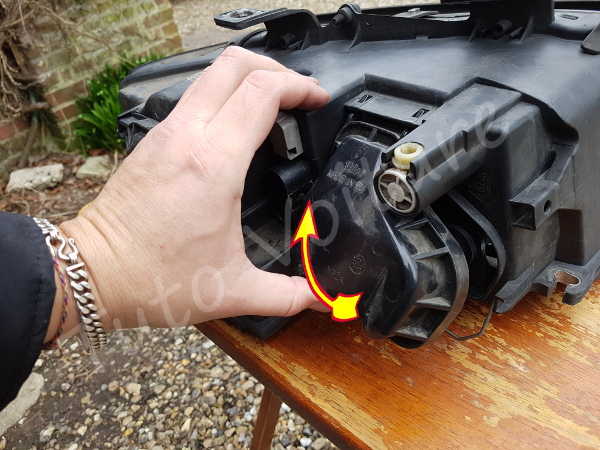

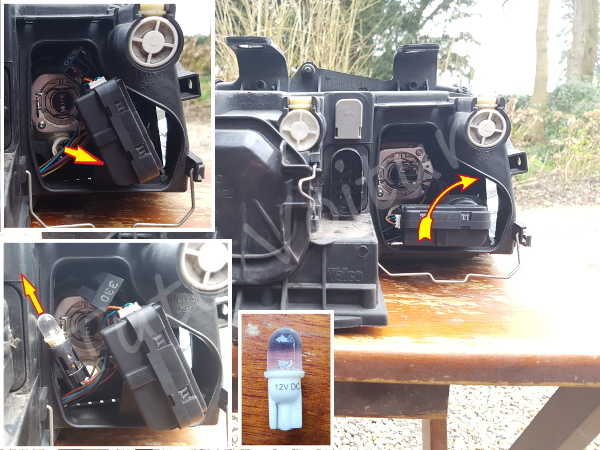

  • Déverrouiller la porte en descendant la tringle élastique.
  • Pivoter le cache-poussière et le retirer.
  • Pivoter le bloc de réglage de feux d'un peu moins d'1/4 de tour à droite afin d'avoir plus d'espace.
  • Attention à ne pas toucher au verre de l'ampoule.
  • Retirer la douille de l'ampoule en tirant dessus et non par les fils.
  • Sortir l'ampoule de son logement.
  • Vérifier que la nouvelle ampoule correspond à celle remplacée.

Voilà pour votre veilleuse Audi A4.
À vous de jouer, comparez et trouvez.

Promo
Philips WhiteVision Effet Xénon W5W Lampe Automobile 12961NBVB2, Set de 2
Philips WhiteVision Effet Xénon W5W Lampe Automobile 12961NBVB2, Set de 2
Prise : W2,1 x 9,5d
14,99 € −6,61 € 8,38 €
OSRAM LED Premium Retrofit W2.1x9.5d W5W Intérieur 2880CW-02B Cool White 12V Blister Double Set de...
OSRAM LED Premium Retrofit W2.1x9.5d W5W Intérieur 2880CW-02B Cool White 12V Blister Double Set de...
Exploitation exempte de maintenance; En cas d’applications externes, uniquement autorisée pour utilisation tout-terrain

Etape 18 : Remonter l'ensemble (conducteur).

Refaire les étapes en sens inverse.

On va récapituler les étapes suivantes pour le remontage :

  1. Après avoir remis la nouvelle ampoule, refermer le cache poussière.
  2. Reposer l'optique à sa place, profiter pour refixer la cosse.
  3. Faire un test.
  4. Ré-emmancher l'optique.
  5. Revisser les 2 vis Torx à l'avant.
  6. Resserrer les 2 vis Torx à l'arrière.
  7. Fermer votre capot.

E.T.A.I - Revue Technique Automobile B730.5 - AUDI A4 II - 8E PHASE 1 - 2001 à 2004 ETAI
E.T.A.I - Revue Technique Automobile B730.5 - AUDI A4 II - 8E PHASE 1 - 2001 à 2004 ETAI
Revue technique toutes réparations - indispensable; ETAI (Auteur)
39,00 € Amazon Prime
Facom AS.7PG Coffret de 7 tournevis protwist
Facom AS.7PG Coffret de 7 tournevis protwist
4 tournevis pour vis à fente :; 3,5x75 - 4x100 - 5,5x100 - 6,5x150; 3 tournevis à empreinte Phillips :
Facom R.PEJ31PG - Coffret d'embouts de vissage - 31 outils
Facom R.PEJ31PG - Coffret d'embouts de vissage - 31 outils
Design discret pour transporter tous vos outils partout sans vous encombrer; Bénéficiez de la qualité FACOM et équipez vous d'outils haut de gamme
MICHELIN 2 Ampoules pour clignotants Poirettes ambrées PY21W 12V, noir
MICHELIN 2 Ampoules pour clignotants Poirettes ambrées PY21W 12V, noir
2 poirettes ambrées PY21W 12V pour les feux de la voiture; BAU15s - 21W; Ampoules pour les clignotements avant et arrière
9,07 € Amazon Prime
Promo
Philips WhiteVision Effet Xénon W5W Lampe Automobile 12961NBVB2, Set de 2
Philips WhiteVision Effet Xénon W5W Lampe Automobile 12961NBVB2, Set de 2
Prise : W2,1 x 9,5d
14,99 € −6,61 € 8,38 €

Raison de changer un optique ou une ampoule :

Rappel de la loi sur les feux de signalisation.

Toutes les voitures (hors voitures de collection) doivent disposer à l'avant du véhicule :

  • Deux feux de route (phares) minimum.
  • Deux feux de croisement (codes).
  • Clignotants.

Note : Les anti-brouillards avant ne sont pas obligatoires.

à l'arrière du véhicule :

  • Feux de position (2x).
  • Feux stop (2x).
  • Clignotants (2x).
  • Feu de recul (1x).
  • Eclairage de plaque d'immatriculation (1x).
  • Feu de brouillard minimum (1x).

Le code de la route est explicite sur le sujet, l'ensemble des systèmes d’éclairage doit être fonctionnel, il est prévu dans les textes des amendes si ces règles ne sont pas respectées.

Vous pouvez vous attendre à des sanctions par défaut d'éclairage d'une amende de 68€, mais cela peut aller plus loin, si vous circulez de nuit car celle-ci peut monter jusqu'à 135€ minorée à 90€ et une immobilisation du véhicule.

A mon goût, je trouve que c'est une raison suffisante pour effectuer un remplacement d'ampoule défectueuse, surtout que sur beaucoup de voitures cet entretien est accessible à une grande majorité de personnes.

Dany

Je souhaite vous faire partager mon expérience dans le domaine de la réparation et de l'entretien rapide et simple des voitures. Ce blog a été créé afin de vous permettre de faire les entretiens vous même et d'éviter de dépenser votre argent inutilement. J'espère qu'il vous sera utile et je suis ouvert à vos commentaires. * En tant que Partenaire Amazon, je réalise un bénéfice sur les achats remplissant les conditions requises. »

6 réflexions sur “Démonter optique et changer une ampoule avant Audi A4

  • zenasni

    bonjour, pour le modèle 1996 tdi diesel grise la lampe a 3 ergots et fit croisement et phare. cordialement.

    Répondre
    • Dany

      Merci pour l’information, j’espère avoir un jour un modèle B5 pour effectuer ce tutoriel.

      Répondre
  • Bérengère

    Merci beaucoup pour ce tuto très clair et très explicatif! C’était vraiment un jeu d’enfant de changer mes feux de croisement!

    Répondre
    • Dany

      Merci à vous,
      Cela fait plaisir de lire des retours d’expériences et de savoir que mes tutos sont compréhensibles.

      Répondre
  • Super tuto ! C’est très complet et les photos de très bonne qualité !
    Par contre pour mon cas, côté conducteur j’ai le tuyau qui empêche d’atteindre une des vis ! La Théorie c’est beau mais c’est plus dur en vrai ! Hahaha !!
    Merci

    Répondre
    • Bonjour,
      Merci beaucoup pour votre commentaire.
      Pas facile de faire un tutoriel général pour tous les modèles.
      Rien ne vaut la pratique 🙂
      J’espère que vous avez pu effectuer votre réparation malgré votre souci de tuyau.
      Bonne continuation.

      Répondre

Laisser un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.
